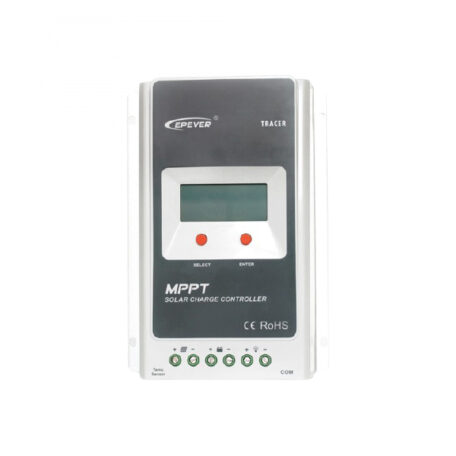

TRACER-4210A, MPPT 40А 12/24В EPSOLAR

Контроллер MPPT 40A 12/24В, Tracer-4210A это передовой контролер с функцией поиска точки максимальной мощности (MPPT) для автономных солнечных систем. Контролер обеспечивает высочайший КПД, более чем 98%, минимум потерь мощности.

MPPT это основная топология в экономичных схемах преобразования, реализуемая на микропроцессоре для интеллектуальной регулировки рабочей точки солнечных панелей, позволяющая солнечным панелям развивать максимальную мощность. При изменении условий, рабочая точка солнечных панелей отклоняться от точки максимальной мощности, микропроцессор будет регулировать рабочую точку солнечных батареи на основе расчета MPPT, чтобы извлечь из солнечных батарей максимально возможную мощность.

По сравнению с ШИМ - контроллерами, контроллер MPPT может увеличить выходную мощность солнечных батарей на 5% ~ 30%. Увеличение выходной мощности зависит от таких факторов, как особенности солнечных панелей, условий окружающей среды и уровня освещения.

В данном контроллере возможны 4 режима работы

1. Контроллер для освещения - устанавливаем время свечения после того как стемнело (Таймер1) и перед рассветом (Таймер2), на протяжении от 1 до 15 часов.
2. Контроллер для освещения - включение свечения через 10мин. после того, как стемнело и до рассвета.
3. Контроллер в ручном режиме (включение питание нагрузки кнопкой).
4. Тестовый режим нагрузки - включение нагрузки после того, как стемнело и выключение с рассветом без задержки.

Возможен выбор 4 типов аккумуляторов

1. Заливные АКБ
2. AGM
3. GEL
4. Установленные пользователем параметры(диапазон напряжений для настроек 9-17В). Настраивается с помощью дистанционного пульта MT-50 или через компюьтер с помощью спец. программного обеспечения.

Особенности

• Технология поиска точки максимальной мощности MPPT (Maximum Power Point Tracking)
• КПД преобразования 98%
• Эффективность поиска точки максимальной мощности более 99,5%
• Высокая скорость нахождения точки максимальной мощности
• 3х ступенчатая зарядка с ШИМ регулированием
• Мультифункциональный LCD дисплей с интуитивно понятным управлением
• Управление режимом работы нагрузки, выбор типа аккумулятора
• 1 год гарантии

Электрические защиты：

• Защита солнечных батарей от короткого замыкания
• Защита от обратной полярности солнечных батарей.
• Аварийная защита от перенапряжения солнечных батарей.
• Защита аккумулятора от перезаряда
• Защита аккумулятора от переразраряда
• Защита от обратной полярности аккумулятора
• Защита от короткого замыкания в нагрузке
• Защита от перегрева
• Защита от перегрузки

Преимущества MPPT

Вольт - Амперная характеристика

Приведена типичная ВА характеристика солнечной батареи для 12В аккумулятора.

Обычный контроллер солнечной зарядки:
Солнечная панель работает в точке А, рабочее напряжение панели солнечной батарей немного выше напряжения аккумуляторной батареи.
Напряжение зарядки: UA = 13.2В
Ток заряда: IA = 5.8A
Мощьность: PA = 13,2 * 5,8 = 76.56Вт

MPPT Контроллер:
Солнечная панель работает в точке В, рабочее напряжение солнечной панели намного выше, чем напряжение аккумуляторной батареи.
Напряжение зарядки: UB = 17.9В,
Ток зарядки: IB = 5,2A
Мощность: PB = 17,9 * 5,2 = 93,08Вт

Сравнение:
Мощность B выше мощности A.
(PB-PA)/ PA=21,6%

В зависимости от разных производителей солнечных панелей, различной интенсивности солнечного освещения, температуры, эффективности солнечного контроллера заряда и так далее величина повышения эффективной процентной мощности составляет 10-30%.
