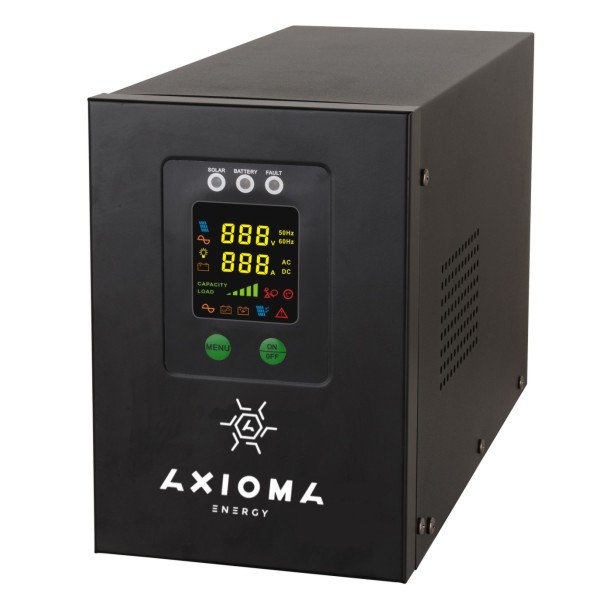

AXIOMA energy AXEN.IS-2000

код: 14884

AXIOMA energy AXEN.IS-2000
8 820 грн.

Купить
Быстрый заказ

(:0)
голосовать

Нашли дешевле?

Оплата

  • Наличный расчет
  • Безналичный расчет (НДС)

Доставка

  • Самовывоз
  • Адресная доставка
  • На склад почтового перевозчика

Гарантия

  • От производителя
  • Обмен/Возврат в течение 14 дней

Гибридные Источники бесперебойного питания Axioma Energy серии IS - это высококачественные многофункциональные устройства, предназначенные для создания систем гарантированного электропитания квартир, частных домов, коттеджей и объектов мини-бизнеса дополненные функцией автономного питания.

Данный продукт совмещает в себе:

-инвертор - преобразователь постоянного тока DC в переменный AC с чистой синусоидой

-зарядное устройство, способное быстро зарядить аккумуляторные батареи от сети

-стабилизатор сетевого напряжения (может работать как обычный стабилизатор без подключения аккумуляторов)

-МППТ контроллер заряда аккумулятора от фотоэлектрических солнечных батарей.

Такая комбинация позволяет создать систему бесперебойного электропитания мощностью 1400Вт с большим временем автономной работы, значительно повышающую качество электропитания Вашего объекта, повышает независимость от перебоев с энергоснабжением.
Основные преимущества гибридного инвертора AXEN.IS-2000, мощностью 1400Вт:
Широкий диапазон допустимого входного напряжения  140-275В

Стабилизация выходного напряжения в дипазоне 190В – 245В.
Напряжение в режиме инвертирования 220В±3% 50Гц±0.3Гц
В составе устройства использован экономичный МPPT контролер заряда от солнечных батарей на базе микропроцессора ориентированного на реализацию MPPT.
Функция определения точки максимальной мощности (MPPT) способна увеличить ток заряда до 30% и более по сравнению с традиционными контроллерами.
Наличие ECO-режима, позволяющего максимально снизить потребление электроэнергии. Это достигается наличием возможности установить приоритетность сетевой электроэнергии(генератора) или альтернативного источника электроэнергии(аккумуляторы).
Высокая перегрузочная способность инвертора - до 150% номинальной мощности (в течении 3 сек.).
Высокая скорость переключения на работу от аккумуляторов - 4-6 мс;
Мощное зарядное устройство от сети позволяет быстро заряжать аккумуляторные батареи.
Многоуровневая система защиты от перегрузки и КЗ.

Панель управления и подключений к инвертору выглядит так.

 Передняя панель
1. Дисплей
2. Светодиодные индикаторы
3. Выключатель инвертора (чтобы включить инвертор нажмите и удерживайте кнопку в течении 3 секунд)

Рисунок1

Задняя панель
4. Вентилятор
5. Переключатели режимов приоритета (Сеть/Аккумулятор)
6. Клеммы подключения солнечных батарей
7. Выключатель контролера солнечной подзарядки
8. Предохранитель
9. Розетка(выход питания на нагрузку). В моделях AXEN.IS-1500 и AXEN.IS-2000 – 2 розетки,  в модели AXEN.IS-800 – 1 розетка.
10. Клеммы подключения нагрузки (есть только в моделях AXEN.IS-1500 и AXEN.IS-2000) и клеммы подключения электросети (есть только в модели IS-1500 и IS-2000). В модели AXEN.IS-800  сеть подключается через встроенный в инвертор сетевой кабель с вилкой.
11. Выход кабеля для подключения к аккумулятору (кабель входит в комплект)

Рисунок2

Пример схемы подключения Гибридного Источника бесперебойного питания с чистой синусоидой с функцией стабилизатора

GeneralScheme1

Схема электрических соединений Гибридного Источника бесперебойного питания с чистой синусоидой с функцией стабилизатора

 AXISSV1 12

Описание схемы

ИБП – Инвертор
СЭ – Прибор учета электроэнергии
ТГ – Топливная электростанция (с дистанционным запуском)
АВР – Автоматическое реле выбора питающей линии
АКБ – Аккумуляторная батарея
F1 – Автоматический выключатель 10А – 40А
F2 – Автоматический выключатель 10А – 40А
F3 – Автоматический выключатель 10А – 40А
F4 – Автоматический выключатель 10А – 40А

В предлагаемой схеме сетевое напряжение поступает на инвертор AC INPUT через автоматическое реле выбора линии питания. Ко второму входу реле подключена топливная электростанция (дизель – генератор, бензо - электрогенератор) с функцией дистанционного старта.

Сеть гарантированного питания стабилизированным напряжением 220В подключена к выходу инвертора AC OUTPUT.

 Для экономии топлива в случае отсутствия сетевого напряжения в инверторе предусмотрено управление запуском топливной электростанции в условиях недостаточной мощности фотоэлектрического тока и низкого заряда батарей. А также в случае перехода инвертора в режим транзита.

Индикаторы Гибридного Источника бесперебойного питания с чистой синусоидой с функцией стабилизатора

Внешний вид дисплея представлен ниже.



 AXIENIA800 disp square



bare PV - PV, солнечная батарея sin
- питающая сеть
output lamp - выход battery - аккумуляторная батарея
 000V  - индикация напряжения(солнечных панелей, питающей сети или выхода )  000A - индикация тока(солнечных панелей, питающей сети или выхода)
 AC  - индикация переменного напряжения  DC - индикация постоянного напряжения
 50 60Hz - индикация чатсоты питающей сети  capacity load - индикация уровня нагрузки прибора
 PV - индикация работы солненчной батареи  inv mode - индикация инверторного режима работы
 utility mode - индикация режима работы от городской электросети  fault - индикация ошибки
 overload - индикация перегрузки  overheat - индикация перегрева



На передней панели также расположена дополнительная светодиодная индикация:

5



Левый зеленый светодиод: Состояние солнечных батереи.
Средний желтый светодиод: Состояние АКБ
Правый красный светодиод: Состояние инвертора

Состояние солнечных батарей: Светит – норма. Не светит или мигает – солнечная батарея не подключена.
Состояние АКБ: Светит – норма. Не светит или мигает – АКБ не подключена.
Состояние инвертора: Не светит – норма. Светит – индикация ненормального состояния или неисправности.

Технические характеристики источника бесперебойного питания с чистой синусоидой с функцией стабилизатора и подзарядкой от солнечной энергии Axioma Energy AXEN.IS-2000 1400Вт, 24В приведены в таблице.

Источники бесперебойного питания со встроенным MPPT-контроллером

AXIOMA energy серии AXEN.IS

Модель AXEN.IS-800 AXEN.IS-1500 AXEN.IS-2000VA
Мощность 800ВА/500Вт 1500ВА/1050Вт 2000ВА/1400Вт
Напряжение аккумулятора 12В 24В 24В
Режимы работы PV(Приоритет солнечных батарей) / AC(приоритет сети переменного тока)
Солнечные панели (входные характеристики постоянного тока) Макс. Ток заряда 20A 40А
Диапазон входных напряжений 13Vdc-50Vdc 26Vdc-50Vdc
Максимальный КПД преобразования

98%

Характеристики при работе от сети (в режиме "транзита" и стабилизатора) Диапазон входных напряжений 140Vac~275Vac
Диапазон входных частот 45-65 Hz(Автоматически переходит в инверторный режим работы при превышении частоты)

Диапазон выходного

напряжения

195Vac~240Vac
КПД преобразования AC/DC 98%
КПД В сетевом режиме≥ 96%
Зарядный ток 10A
Перегрузка Предупреждение до тех пор, пока не уменьшится нагрузка
Защита от короткого замыкания Есть
Характеристики при работе в режиме инвертора Выходное напряжение инвертора 220V±3%
Выходная частота 50 Hz / 60Hz ± 0.3Hz автоподстройка
Выходной коэффициент мощности ≥0.8
Искажения синусоиды На активной нагрузке≤ 3%
Время переключения PV-AC 4мс типовое значение, Макс.6 мс
КПД В инверторном режиме≥ 80%
Перегрузка инвертора 110%-130% выключение через 30сек,130%-150% выключение через 3сек
Короткое замыкание Автоматическое отключение
Сетевое напряжение ненормально 1 раз/1 сек, автоматически отключается через 5 сек
Аварийная сигнализация Разряд аккумуляторных батарей 1 раз/1 сек и мигает значок батареи
Перегрузка 1 раз/ 1 сек и отображается значок «Перегрузка»
Другое Выходные разъёмы Универсальные
Температура окружающей среды 0℃~40℃
Влажность 10%~90%(без конденсата)
Уровень шума ≤ 50dB
Размеры, мм 146х340х260 384х219х275 384х219х275
Вес, кг 6 11 12
