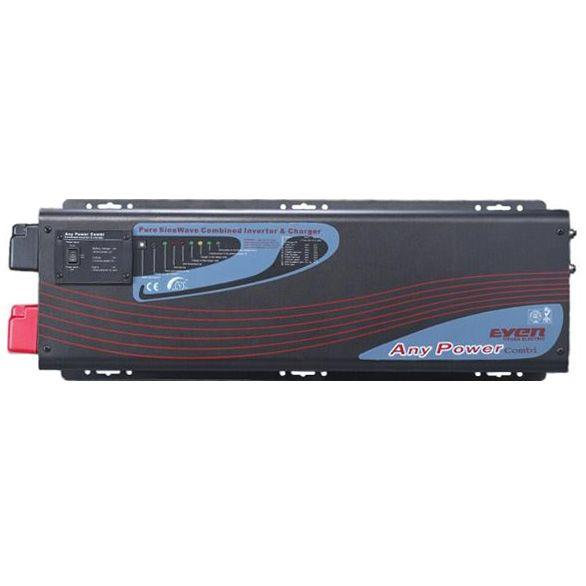

EYEN APSV 3000W-24V

код: 14915

EYEN APSV 3000W-24V
32 430 грн.

Купить
Быстрый заказ

(:0)
голосовать

Нашли дешевле?

Оплата

  • Наличный расчет
  • Безналичный расчет (НДС)

Доставка

  • Самовывоз
  • Адресная доставка
  • На склад почтового перевозчика

Гарантия

  • От производителя
  • Обмен/Возврат в течение 14 дней

Гибридные Источники бесперебойного питания серии APSV - это высококачественные многофункциональные устройства, предназначенные для создания систем гарантированного электропитания частных домов, коттеджей и объектов мини-бизнеса дополненные функцией автономного питания. Данный продукт совмещает в себе инвертор - преобразователь постоянного тока DC в переменный AC с чистой синусоидой и мощное зарядное устройство, способное быстро зарядить аккумуляторные батареи большой емкости, стабилизатор сетевого напряжения а также зарядное устройство от фотоэлектрических батарей. Такая комбинация позволяет создать систему бесперебойного электропитания мощностью от 1 до 6 кВт с большим временем автономной работы, значительно повышающую качество электропитания Вашего объекта, повышает независимость от перебоев с энергоснабжением.


Основные преимущества гибридных инверторов серии APSV:
Стабилизация выходного напряжения 220 В ± 10% 50 Гц ± 0.3 Гц.
Функция управления электростанцией на двигателе внутреннего сгорания Auto Generator start (3-6кВт)

В составе устройства использован экономичный МPPT контролер заряда от солнечных батарей на базе микропроцессора ориентированного на реализацию MPPT.

Функция определения точки максимальной мощности (MPPT) способна увеличить ток заряда до 30% и более по сравнению с традиционными контроллерами.
Наличие ECO-режима, позволяющего максимально снизить потребление электроэнергии. Это достигается наличием возможности установить приоритетность сетевой электроэнергии(генератора) или альтернативного источника электроэнергии(аккумуляторы). Если установлен приоритет альтернативного источника энергии, то в первую очередь используется энергия, запасенная в аккумуляторах и только при достижении напряжением на аккумуляторе напряжения отключения нагрузки(10,5В), инвертор переключает нагрузки на сетевое электричество.
Высокая перегрузочная способность инвертора - до 300% номинальной мощности (в течении 20 сек.).
Максимальная мощность инвертора в режиме транзита-8800Вт.
Высокая скорость переключения на работу от батарей - 5-10 мс;
Очень экономичен в энергосберегающем режиме работы – функция снижения собственного потребления при нагрузке мнение 25 Вт.
Интеллектуальное зарядное устройство обеспечивает трехшаговый заряд аккумуляторных батарей. Имеется 8 программ заряда, каждая из которых расчитана на конкретный тип аккумуляторных батарей, среди которых - AGM, GEL, заливные АКБ и другие.
Мощное зарядное устройство от позволяет быстро заряжать аккумуляторные батареи.
Многоуровневая система защиты от перегрузки, перенапряжения и КЗ, от изменений частоты и др.

Панель для подключений к инвертору выглядит так.

APSV2 1APSV2 2

1. DC Terminal – Вывод постоянного тока
2. RJ11 Remote Port –Порт управления RJ11
3. DC Fan – Вентилятор постоянного тока
4. DIP-Switch – DIP-переключатель
5. DIP-Switch (Battery/AC Priority) – DIP-переключатель (Приоритет переменного тока/аккумулятора)
6. Grounding Terminal – Вывод заземления
7. Inverter Output Circuit Breaker – Автоматический выключатель выходного тока инвертора
8. Charger Input Circuit Breaker – Автоматический выключатель питания зарядного устройства инвертера
9. AC Terminal – Вывод переменного тока
10. DC Terminal (Solar) – Вывод постоянного тока (Солнечная установка)
11. GFCI (Optional) – GFCI (опционально) розетка
12. Auto Gen Start (Optional) – Порт запуска электрогенератора

Пример схемы подключения Гибридного Источника бесперебойного питания с чистой синусоидой с функцией стабилизатора

APSV2000



Схема электрических соединений Гибридного Источника бесперебойного питания с чистой синусоидой с функцией стабилизатора

SV3 24

Описание схемы

ИБП – Инвертор
СЭ – Прибор учета электроэнергии
ТГ – Топливная электростанция (с дистанционным запуском)
АВР – Автоматическое реле выбора питающей линии
АКБ – Аккумуляторная батарея
ДУ – Пульт дистанционного управления
F1 – Автоматический выключатель 10А – 40А
F2 – Автоматический выключатель 10А – 40А
F3 – Автоматический выключатель 10А – 40А
F4 – Автоматический выключатель 10А – 40А

В предлагаемой схеме сетевое напряжение поступает на инвертор AC INPUT через автоматическое реле выбора линии питания. Ко второму входу реле подключена топливная электростанция (дизель – генератор, бензо - электрогенератор) с функцией дистанционного старта.

Сеть гарантированного питания стабилизированным напряжением 220В подключена к выходу инвертора AC OUTPUT.
Для нагрузок работающих с занулением нейтрального провода (газовые котлы, сенсорные выключатели, резервуарные насосы) допускается заземление нейтрали на контур рабочего заземления (показано пунктиром)

Для экономии топлива в случае отсутствия сетевого напряжения в инверторе предусмотрено управление запуском топливной электростанции в условиях недостаточной мощности фотоэлектрического тока и низкого заряда батарей. А также в случае перехода инвертора в режим транзита.
Работа электростанции будет продолжаться до прекращения подачи команды от инвертора Auto Generator start или появления сетевого напряжения.

Светодиодные индикаторы Гибридного Источника бесперебойного питания с чистой синусоидой с функцией стабилизатора

APS Led



SHORE POWER ON/ ВНЕШНИЙ ИСТОЧНИК ПИТАНИЯ ВКЛЮЧЕН GREEN LED lit in AC Mode/ЗЕЛЕНЫЙ ИНДИКАТОР АКТИВЕН в режиме переменного тока
INVERTER ON/ ИНВЕРТОР ВКЛЮЧЕН GREEN LED lit in Inverter Mode/ ЗЕЛЕНЫЙ ИНДИКАТОР АКТИВЕН в режиме инвертора
FAST CHARGE/ БЫСТРАЯ ЗАРЯДКА Yellow LED lit in Fast Charging Mode/ЖЕЛТЫЙ ИНДИКАТОР активен при быстрой зарядке
FLOAT CHARGE/ ПЛАВАЮЩАЯ ЗАРЯДКА GREEN LED lit in Float Charging Mode/ЗЕЛЕНЫЙ ИНДИКАТОР АКТИВЕН при плавающей зарядке
OVER TEMP TRIP/ ТОЧКА СРАБАТЫВАНИЯ ТЕМПЕРАТУРЫ ПЕРЕГРЕВА RED LED lit in Over Temperature/КРАСНЫЙ ИНДИКАТОР АКТИВЕН при перегреве
OVER LOAD TRIP/ТОЧКА СРАБАТЫВАНИЯ ПЕРЕГРУЗКИ RED LED lit in Over Load/КРАСНЫЙ ИНДИКАТОР активен при перегрузке
POWER SAVER ON/РЕЖИМ ЭНЕРГОСБЕРЕЖЕНИЯ ВКЛЮЧЕН GREEN LED lit in Power Saver Mode (Power Saver Load ≦25W)/ЗЕЛЕНЫЙ ИНДИКАТОР АКТИВЕН при режиме энергосбережения



Lcd1

Индикация приветствие на время запуска устройства

Lcd2Lcd3

Индикация состояния входного сетьевого напряжения

Lcd4Lcd5
Индикация состояния напряжения выхода инвертора

Lcd6Lcd7

Индикация состояния аккумуляторной батареи

Технические характеристики источника бесперебойного питания с чистой синусоидой с функцией стабилизатора и подзарядкой от солнечной энергии APSV 3000W-24V, 3000Вт, 24В приведены в таблице.

Модель APSV 3000W-24V
Цена, долл. США 920 долл. США
Выходные хар-ки в режиме инвертора Номинальная мощность 3000Вт
Импульсная максимальная мощность (20сек.) 9000Вт
Запустит электродвигатель мощностью 2200Вт
Форма выходного напряжения Чистая синусоида (при работе от АКБ) / как и входная (в режиме транзита)
Номинальный КПД 88%
Линейный КПД >95%
Коэффициент мощности 0.9-1.0
Номинальное выходное напряжение 220В
Стабильность выходное напряжение ± 10% (среднеквадратичное значение)
Выходная частота 50 Гц ± 0.3 Гц
Защита от короткого замыкания Да, (Отключение на 1сек после срабатывания)
Максимальное время переключения на работу от АКБ 10 мс
Коэффициент нелинейных искажений синусойды <10%
Входные хар-ки на стороне постоянного тока Номинальное входное напряжение 24В
Минимальное напряжение запуска 20.0В
Сигнализация разряда аккумулятора 21,0В / 22.0В
Ограничение разряда аккумулятора 21.0/23.0В (выбор переключателем SW1)
Сигнализация и ограничение от повышенного напряжения 32.0В
Возврат к нормальной работе(после защиты от повышенного напряжения) 31.0В
Холостое потребление – режим поиска  < 25 Вт когда активен режим «Power Saver On»
Хар-ки работы в режиме зарядного устройства Выходное напряжение Зависит от вида и номинального напряжения аккумулятора
Номинал выключателя Зарядки 20A
Алгоритм управления максимальным ток зарядки трехступенчатый
Максимальный зарядный ток 50А ±5A
Диапазон напряжений аккумулятора для работы зарядного устройста 20-31.4В
Защита отключением от перезаряда 31.4В
Дистанционное управление да. Опционально
Хар-ки солнечного зарядного устройства Максимальный ток заряда аккумулятора(включая ток, потребляемый нагрузкой) 60А
Максимальный ток, потребляемый нагрузкой 15А
Допустимый диапазон напряжений солнечной батареи 30-70В для 24В,
Максимально допустимое напряжение холостого хода солнечной батареи 100В
Защита от превышения максимального тока, потребляемого нагузкой 1.5 * Ток номинальный - в завсисмости от температуры контроллера
Потребление в режиме ожидания < 10mA
Напряжение основного заряда 29.2В
Напряжение поддерживающего заряда 26.8В
Напряжение выравнивающего заряда 28.0В
Напряжение отключения солнечных батарей(защита от перезаряда аккумулятора) 29.6В
Возобновление подключения солнечных батарей(после защиты от перезаряда аккумулятора) 27.2В
Напряжение отключения нагрузки (защита от переразряда аккумулятора) 21.6В
Возобновление подключения нагрузки (после защиты от переразряда аккумулятора) 24.6В
Температурный коэффициент -26.4mВ/℃
Допустимая температура 0-40℃ (Полная мощность) 40-60℃ (Снижение мощности)
Хар-ки работы в режиме транзит и защиты Форма входного напряжения Синусоида (Сеть или генератор)
Номинальное напряжение 220В
Максимальное входное напряжение сети 270В
Номинальная входная частота 50Гц или 60Гц (Авто определение)
Ограничение от пониженной частоты 47±0.3Гц для 50Гц, 57±0.3Гц для 60Гц
Ограничение от повышенной частоты 55±0.3Гц для 50Гц, 65±0.3Гц для 60Гц
Защита от перегрузки Автоматический выключатель
Защита от короткого замыкания Автоматический выключатель
Номинал транзитного выключателя 30A
Номинал выключателя выхода 30А
Транзит без подключения аккумулятора Да
Максимальный транзитный ток 30А
Токовая перегрузка транзита 35А: Сигнализация
Функция стабилизации напряжения Диапазон входного напряжения 150-276В±4%
Стабилизированное выходное напряжение 230В ±10%
Механические и др. хар-ки Установка настенная
Размеры инвертора (Д/Ш/В) 760*320*310 мм
Масса инвертора 27кг
Дисплей Светодиодный индикатор состояния+ЖКИ
Функция Auto Generator start есть
Гарантия 1 год
