LG-Ericsson UCP-ES8GP

ES8GP представляет собой стандартный Ethernet-коммутатор с 9 портами, осуществляющий коммутацию пакетов между двумя определенными портами. ES8GP содержит 8 портов LAN (с функцией PoE) и один порт UPLINK LAN, каждый из которых осуществляет коммутацию пакетов в сети Ethernet. Все порты поддерживают автоматическое определение скорости передачи 10/100/1000 Мбит/с, режим полудуплексного/дуплексного обмена и автоматическое переключение MDI/MDIX. Это позволяет для соединения двух портов Ethernet использовать прямой или перекрестный кабель типа RJ-45.
Восемь портов LAN модуля оснащены цепями подачи напряжения питания (48 В) на системный IP-телефон или DSS-консоль серии LIP по кабелю LAN. Электропитание автоматически подается на терминалы в соответствии со спецификацией IEEE 802.3af Powered Device — PD (Устройство-потребитель). Светодиодные индикаторы на передней панели модуля отображают состояние подачи электропитания для каждого порта.
Обратите внимание, что порт локальной сети UPLINK не оснащен схемой подачи питания.

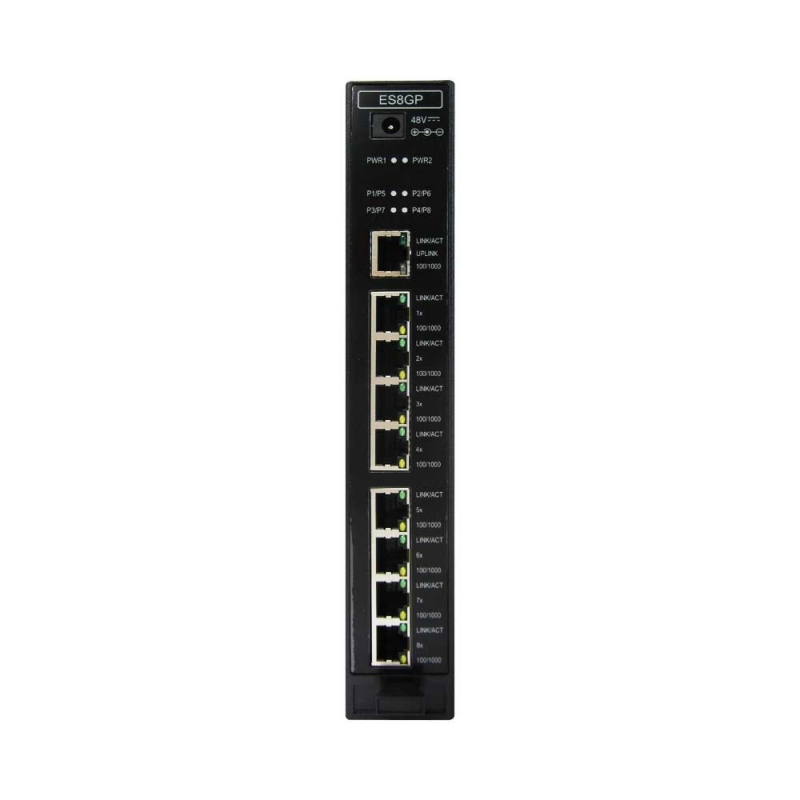

На передней панели ES8GP имеется:
• Разъем для адаптера питания переменного (LIK-ADPT 48В),
• Два светодиода, отражающих статус питания модуля: PWR1 — + 5 VDC, PWR2 — + 3.3 VDC
• Светодиоды, отражающие состояние подачи электропитания для каждого порта,
• Один разъем UPLINK (RJ-45),
• 8 разъемов LAN (с функцией PoE) для подключения устройств (RG-45)

На задней панели, имеется:
• Разъем RS-232 (DB-9) ,
• Винт заземления,
• 50-контактный разъем, используемый при установке модуля в MCKTE.
