LG-Ericsson LIK-DTIM8

DTIM8 Модуль интерфейса цифровых терминалов
Восьмиканальный модуль интерфейса цифровых терминалов поддерживает до 8 цифровых системных телефонов серий LKD и LDP. Цифровые системные телефоны (DKTU) обладают большими функциональными возможностями и имеют доступ ко всем ресурсам системы iPECS. Пользователи могут активировать их функции нажатием одной кнопки. Модуль DTIM8 содержит процессор для преобразования речи и сигнализации между форматами IP и TDM, а также цифровые сигнальные процессоры (DSP) для транскодирования на каждом канале.

Цифровые телефоны подключаются к модулю DTIM8 кабелем с витой парой. Длина кабеля до 300 м (24 AWG – Ø сечения провода 0,51 мм).

Модуль DTIM8 содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.

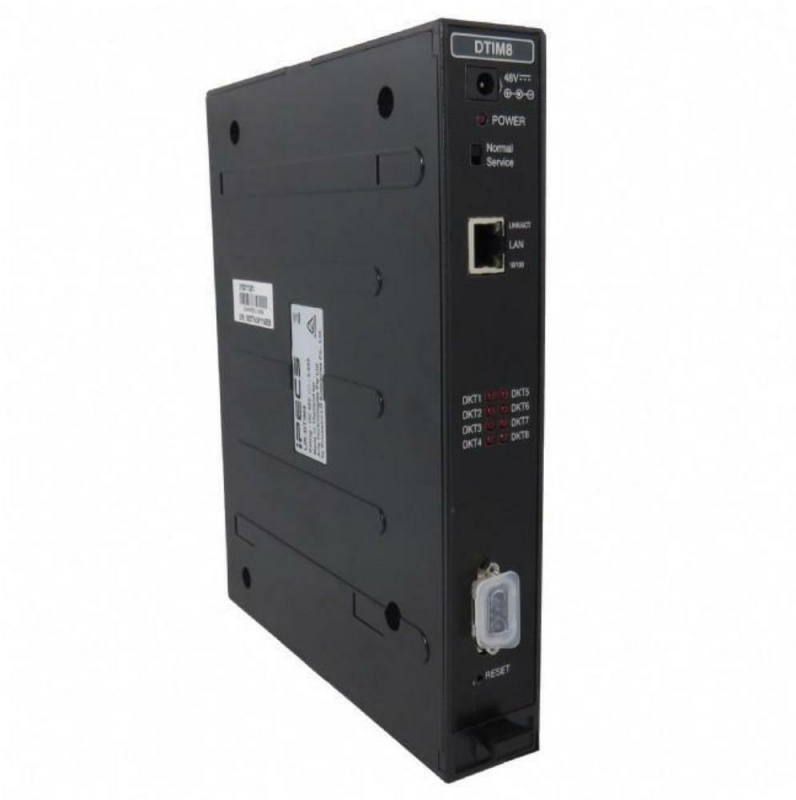

на передней панели модуля DTIM8 имеются:
разъем для подключения адаптера электропитания. Адаптер электропитания (тип G),
• светодиодный индикатор состояния электропитания,
• переключатель Normal/Service – при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации,
• разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность),
• восемь светодиодных индикаторов состояния DKTU, по одному на каждый порт,
• разъем RS-232 типа DB-9,
• кнопка Reset (Перезапуск).

На задней панели модуля DTIM8 имеются:
• восемь разъемов типа RJ-45 (розетка),
• точка заземления,
• 50-контактный разъем для соединения с кросс-платой.
