Интерфейсная плата CH204 имеет два порта аналоговых соединительных линий и четыре гибридных порта (цифровых системных телефонов и SLT-телефонов). Плата CH204 может быть установлена в разъем CN1 системного блока KSU или EKSU. Для обеспечения функций тарификации вызовов на интерфейсной плате CH204 может быть установлена дочерняя плата MG-CMU4. Плата CMU4 устанавливается в разъемы CN790 и CN791.
| Разъем | Функции | Примечание |
| CN1 | Переходный разъем для второй интерфейсной платы | 70 контактов |
| CN2 | Для подключения платы к разъему CN1 материнской платы MBU | 70 контактов |
| CN3 | Разъем CPLD JTAG для технологических нужд | 10 контактов |
| CN790 и CN791 | Для установки модуля MG-CMU4 | 8 и 10 контактов |
| MJ1 | Аналоговые СЛ (CO1 и CO2) | RJ45 |
| MJ2 | 4 интерфейса гибридных портов (цифровых или аналоговых абонентских терминалов) | RJ11 |

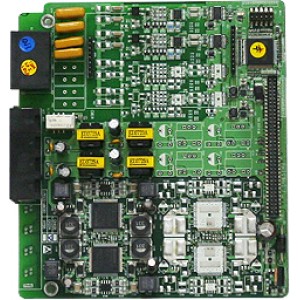

LG-Ericsson eMG80-CH204
