Интерфейсная плата CS416 имеет четыре порта аналоговых соединительных линий и 16 портов SLT-телефонов (из них 8 портов обеспечиваются дочерней платой SLU8, уже установленной на заводе-изготовителе). Интерфейсная плата CS416 может быть установлена в разъем CN1 системного блока KSU или EKSU. Кроме того, для обеспечения функций тарификации вызовов на интерфейсной плате CS416 может быть установлена дочерняя плата MG-CMU4. Плата CMU4 устанавливается в разъемы CN790 и CN791.
| Разъем | Функции | Примечание |
| CN2 | Для подключения к разъему CN1 первой интерфейсной платы | 70 контактов |
| CN3 | Разъем CPLD JTAG для перспективных разработок | 10 контактов |
| CN790 и CN791 | Для установки модуля MG-CMU4 | 8 и 10 контактов |
| MJ1-1 и MJ1-2 | Аналоговые СЛ (CO1 и CO2) | RJ45 |
| Аналоговые СЛ (CO3 и CO4) | ||
| MJ2 | 16 портов SLT-телефонов | RJ11 |

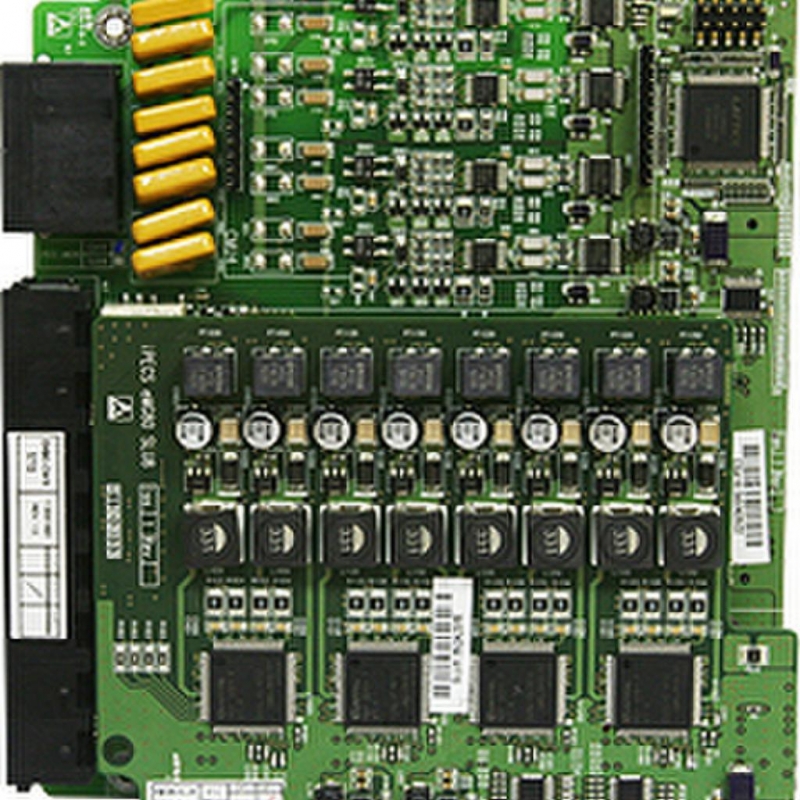

LG-Ericsson eMG80-CS416
