LG-Ericsson eMG80-PRIU

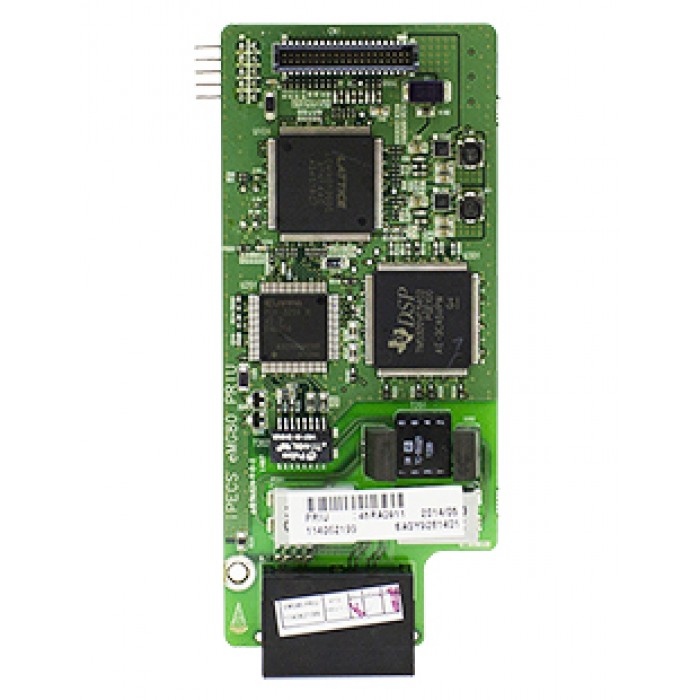

Плата интерфейсов ISDN PRIU обеспечивает стандартный интерфейс ISDN PRI или E1. Плата PRIU может быть установлена только в разъем CN2 материнских плат MBUI или MBUID. Спецификации интерфейса соответствуют рекомендациям ITU-Т G.704, G.703 и G.823. Плата PRIU использует формат кадра CEPT, состоящего из 32 8-битных тайм-слотов с суммарной скоростью передачи данных 2,048 МГц. Тайм-слот TS0 используется для синхронизации циклов, тайм-слот TS16 используется в качестве канала сигнализации (D-канал). Остальные 30 тайм-слотов доступны в качестве разговорных каналов (B-каналы).

Плата PRIU обеспечивает выделение сигнала тактовой частоты из цифрового потока подключенной к ней линии. Выделенный тактовый сигнал передается в схему PLL на материнской плате MBU и используется в качестве внешнего источника синхронизации системы. Интерфейсная плата PRIU может работать как в режиме TE (режим терминального устройства), так и в режиме NT (режим сетевого устройства).

Плата PRIU в режиме E1 поддерживает импульсный набор, тональный набор (DTMF) и сигнализацию MFC-R2 (на основе Рекомендации ITU-T Q.440-480).

Двухсекционный DIP-переключатель определяет тип схемы интерфейса: PRI или E1. Назначение режима TE или NT производится при программировании системы.

Коннекторы и модульные разъемы.

DIP-переключатель.
