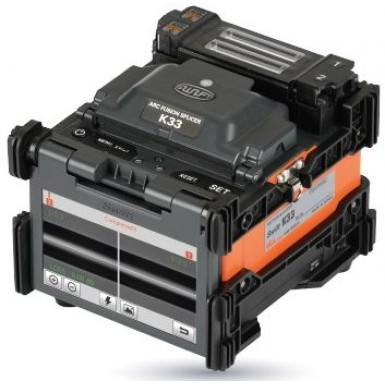

ILSINTECH SWIFT K33 – аппарат для сварки оптических волокон. Он обладает высокими техническими характеристиками и рекомендован для использования на оптической магистрали и сети доступа.
| Наименование параметра | Значение |
| Сварка оптических волокон | |
| Способ выравнивания волокон | по сердцевине (IPAAS) |
| Тип свариваемых волокон | SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3) |
| Автоматическое распознавание волокон | SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3) |
| Количество одновременно свариваемых волокон | 1 пара |
| Калибровка дуги |
в режиме реального времени
|
| Диаметр оболочки свариваемых волокон | 80 ~ 150 мкм; Диаметр оболочки 100 мкм |
| Диаметр буфферного покрытия свариваемых волокон | 100 мкм ~ 4 мм |
| Количество программ сварки | 300 |
| Потери на сварном соединении | SM: 0.02дБ, MM: 0.01дБ, DS: 0.04дБ, NZDS: 0.04дБ |
| Отражение от сварного соединения | > 60дБ |
| Типичное время сварки | 6 сек (быстрый режим) |
| Определение ориентировочных потерь на соединении | доступно, по изображению с двух камер (по сердцевине, угловое смещение, деформирование волокна) |
| Контроль процесса сваривания | визуальный, и аппаратный, при тесте на разрыв – только визуальный |
| Фильтрация результатов сварок по факту наличия ошибок | при выгрузке результатов из аппарата на ПК |
| Функция внесения потерь на сварном соединении | Есть (диапазон 0 – 10 дБ, шаг 0.01 дБ) |
| Пямять результатов сварок |
последние 10 000 результатов сохраняются во внутренней памяти. (изображений 10 000 результатов), слот для внешнего носителя SDHC |
| Ресурс электродов | более 10 000 сварных соединений |
| Ресурс лезвия скалывателя | более 75 000 сколов (CS-03BT) |
| Тест на разрыв | от 1,96 до 2,25 |
| Термоусадка | |
| Количество программ термоусадки | 100 |
| Типичное время термоусадки |
|
| Допустимый размер используемой КДЗС | 32 мм, 40 мм, 60 мм (волокно), или 28 мм, 32 мм (Коннектор) |
| Длина зачищенного волокна после скола |
|
| Отображение результатов | |
| Монитор | сенсорный цветной, 5,0” |
| Камеры | 2 камеры типа CMOS |
| Увеличение места сварки | просмотр оси X/Y : 200X, MAX : 400X |
| Защита монитора | прозрачная пластиковая пластина с антибликовым покрытием |
| Автоматический поворот экрана |
Ориентация экрана регулируется автоматически в соответствии с положением монитора Изображение волокна автоматически переворачивается в соответствии с положением монитора |
| Питание | |
| Питание от сети | Адаптер 100~240V AC |
| Аккумуляторная батарея | Литий-Полимерная DC 14.8В, 6000 мАч |
| Дополнительное питание | автомобильный прикуриватель (12В) – опция |
| Количество циклов сварка/термоусадка от заряда батареи | 331 цикл |
| Общие параметры | |
| Порты | USB, разьем для питания |
| Защита |
|
| Условия эксплуатации | Высота от 0 до 5000 м над уровнем моря; температура от -10 до +50˚C; влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с |
| Условия хранения | Температура от -40 до +80˚C; влажность от 0 до 95% без конденсации. Температура длительного хранения с батареей от -20 до +30˚С |
| Габариты сварочного аппарата | 130(W) ｘ158(L) ｘ138 (H) мм (не включая защитные резиновые накладки) |
| Габариты кейса для переноски | 475(Д) х 285(Ш) х 225(В) |
| Вес сварочного аппарата | 2.25 кг (включая батарею) |
