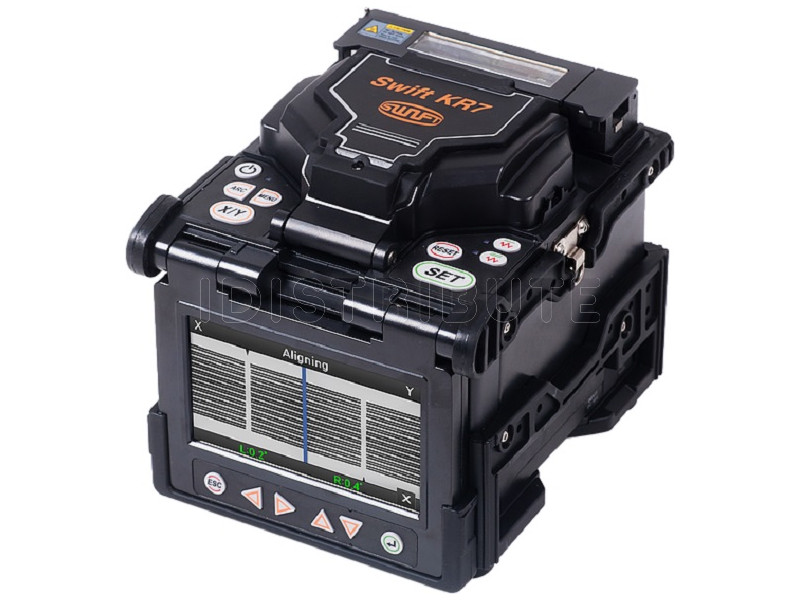

Ilsintech SWIFT KR7 - сварочный аппарат для единичных и ленточных волокон. Он рекомендован для монтажа ленточных кабелей в ЦОД (центрах обработки данных) и сети доступа FTTx. Обеспечивает низкие потери и отражение на сварном стыке а также существенно экономит время монтажа.
| Параметр | Значение |
| Сварка оптических волокон | |
| Способ выравнивания волокон |
По V-образной канавке (по оболочке)
|
| Тип свариваемых волокон |
SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655)
|
| Количество одновременно свариваемых волокон |
Единичное волокно, 2~12 волокон
|
| Габариты оптических волокон |
Единичное: Диаметр оболочки 125 мкм, Диаметр буфферного слоя 250, 900 мкм; Ленточное: Диаметр оболочки 125㎛, Ширина ленты 0.25 до 0.40mm
|
| Длина зачищенного волокна после скола |
10 мм
|
| Количество программ сварки/термоусадки |
Сварки: 100, термоусадки: 100
|
| Потери на сварном соединении |
SM: 0.05dB, MM: 0.02dB, DS: 0.08dB, NZDS: 0.08dB
|
| Отражение от сварного соединения |
> 60dB
|
| Типичное время сварки |
16 сек, для SM(ITU-T G.652)
|
| Определение ориентировочных потерь на соединении | Доступно |
| Пямять результатов сварок |
последние 10 000 результатов сохраняются во внутренней памяти. (изображений 10 000 результатов)
|
| Ресурс электродов | Более 1 500 циклов |
| Тест на разрыв |
2N
|
| Термоусадка | |
| Количество программ термоусадки | 100 |
| Типичное время термоусадки | 1~2 волокна в ленте: 20 сек; 4~12 волокон в ленте: 50 сек |
| Допустимый размер используемой КДЗС | 40mm, 60mm(волокно), Микро |
| Отображение результатов | |
| Монитор | сенсорный цветной, 4,3” |
| Камеры |
2 камеры типа CMOS
|
| Увеличение места сварки | 20X, MAX 55X |
| Питание | |
| Питание от сети | Адаптер 100~240V AC |
| Аккумуляторная батарея | Литий-Полимерная (DC 14.8В, 6000 мАч) |
| Дополнительное питание | автомобильный прикуриватель (12В) – опция |
| Количество циклов сварка/термоусадка от заряда батареи |
200 циклов
|
| Общие параметры | |
| Порты | USB, Внешнее питание (DC 12V доступно питание от автомобильного прикуривателя) DC внешнее 13.2~16.8V |
| Условия эксплуатации | Высота над уровнем моря: 0~5 000 м, Температура: -10℃~50℃, Влажность: 0~95%, защита от ветра (до 15 м/сек); защита от пыли; защита от влаги; удароустойчивый корпус |
| Защита | защита от ветра (до 15 м/сек); защита от пыли; защита от влаги; удароустойчивый корпус |
| Условия хранения | Температура: -40℃~80℃, Влажность: 0~95% |
| Габариты, мм | 142(W) ｘ163(L) ｘ146(H) (включая защитный кожух) |
| Вес, кг |
2.0 кг (Включая батарею 2.5кг) |
| Наименование | Модель | Количество |
| Сварочный аппарат |
KR7
|
1 шт
|
| Адаптер питания переменного тока (AC) |
S311
|
1 шт |
| USB кабель |
-
|
1 шт |
| Кабель для обновления ПО |
-
|
1 шт |
| Загрузчик волокон |
S312
|
2 шт
|
| Сменные электроды |
EI-22
|
1 пара
|
| Аккумуляторная батарея |
K713
|
1 шт |
| Лоток для охлаждения КДЗС |
CT-03(60mm)
|
1 шт |
| Ручной стриппер |
IHS-12 (DC)
|
1 шт |
| Ключ “внутренний шестигранник” |
-
|
1 шт |
| Держатели волокна |
H7-Series
|
1 пара
|
| Прецизионный скалыватель |
CI-03R
|
1 шт
|
| Ремень-ручка |
-
|
1 шт
|
| Коробка для ЗИП |
-
|
1 шт
|
| Кисть для чистки |
-
|
1 шт
|
| Дозатор для спирта |
-
|
1 шт
|
| Руководство пользователя (CD) |
-
|
1 шт |
| Программное обеспечение для синхронизации данных (CD) |
-
|
1 шт |
| Инструкция по эксплуатации |
-
|
1 шт |
| Силька Гель 20гр |
-
|
1 шт |
| Руководство по калибровке |
-
|
1 шт |
| Ключи для кейса |
-
|
1 шт |
| Наплечный ремень |
-
|
1 шт |
| DC Кабель |
-
|
1 шт |
| Кейс для транспортировки |
Hard Case
|
1 шт |
Ilsintech SWIFT KR7
