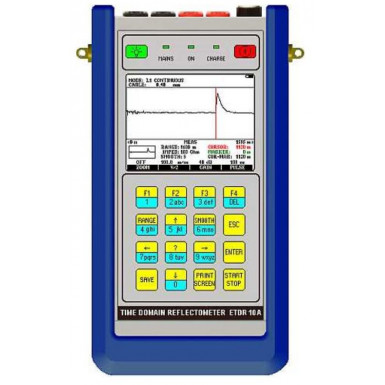

Elektronika ETDR 10A-2 - импульсный 2-х канальный рефлектометр для диагностики и локализации повреждений в симметричных пупинизированных и непупинизированных кабелях связи. Он удобен в эксплуатации, обладает дружественным меню и ярким ЖК дисплеем с подсветкой. А оптимизированные методы передачи импульсов и дискретизации совместно с фильтрацией и обработкой сигналов, позволяют получить четкую рефлектограмму и увеличить длину тестируемой линии до 32 км.
Для удобства работы "в поле" ETDR 10 имеет встроенную библиотеку кабелей, малые габариты и вес, а также снабжен аккумулятором, который обеспечивает работу прибора в течении 10-ти часов.
| Наименование режима | Описание |
| L1; L2 | Анализ одной пары кабеля |
|
L1 long time L2 long time |
Определение плавающих неисправностей (кратковременно возникающих) |
| XTALK | Передача на L2, прием от L1 |
|
L1 & L2 |
Сравнение двух пар |
| L1 - L2 | Вычитание рефлектограмм двух пар |
|
L1 & MEMORY |
Сравнение рефлектограмм пары и сохраненной в памяти |
| L1 - MEMORY | Вычитание рефлектограмм пары и сохраненной в памяти |
| Параметр | Значение |
| Диапазон измерений |
|
| Калиброванные диапазоны | 16 м, 32 м, 64 м, 160 м, 320 м, 640 м, 1600 м, 3200 м, 6400 м, 16000 м, 32 000 м |
| Увеличение масштаба | Выкл.; 2,5; 5 |
| Оценка результатов | с помощью курсора и маркера в метрах |
| Разрешающая способность | |
| с увеличением масштаба | 0,06% от диапазона |
| без увеличения масштаба | 0,3% от диапазона |
| Погрешность | |
| Дискретизация | 0,01 м |
| Погрешность определения места повреждения | 0.2% от диапазона |
| Регулировка усиления | |
| Диапазон | от 0 до 90 дБ |
| Шаги | 6 дБ/шаг |
| Характеристики импульса | |
| Амплитуда | 8 В на разомкнутой цепи |
| Ширина для непупинизированных кабелей | 3, 6, 10, 30, 60, 100, 300, 600 нс, 1, 3, 6 мкс |
| Ширина для пупинизированных кабелей | 330 мкс |
| Присоединение к линии | |
| Импеданс | 100, 135, 150, 600 Ом симметричный |
| Защита входа | 350 Вэфф, 50 Гц; 500 В пост тока |
| Регулировка баланса | до 250 Ом |
| Скорость распространения | |
|
Для непупинизированных кабелей |
V/2 ................................................... от 45 до 150 м/мкс VOP ......................................................... от 30 до 99 % |
| Для пупинизированных кабелей |
V/2 .................................................... от 1,2 до 30 м/мкс VOP ........................................................ от 0,8 до 20 % |
| Память и связь с ПК | |
| Количество ячеек памяти |
|
| Порт для связи с ПК | USB |
| Питание | |
| Напряжение питания от сети | 230В |
| Тип аккумуляторной батареи | Li-Ion |
| Возможность питания от втомобильного прикуривателя | опция |
| Время зарядки аккумулятора | 3 часа (зарядка не требует извлечения батареи с прибора) |
| Время работы от заряженной батареи | 10 часов |
| Общие параметры | |
| Дисплей | цветной, TFT ЖК 320 х 240 точек |
| Язык меню | английский, итальянский, русский |
| Температура эксплуатации | от -10 до +50°C |
| Температура хранения | от -20 до +70°C |
| Ударопрочность | EN 60068-2-27 |
| Защита | IP 54 |
| Габариты | 200 x 100 x 40 мм |
| Вес | 0,8 кг |
