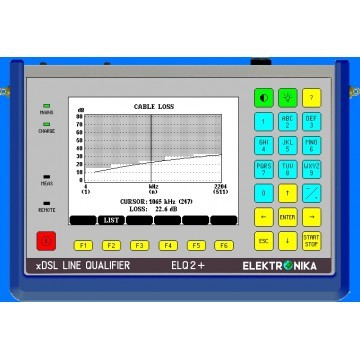

Elektronika ELQ2+

код: 16832

Все про товар
Відгуки (0 думок)
Рекомендуємо

(

:0)

голосувати

Знайшли дешевше?

Elektronika ELQ2+ - многофункциональный анализатор медных линий связи. Он предназначен для детальной диагностики состояния медной пары, локализации имеющихся в ней повреждений и организации каналов передачи данных на базе xDSL технологии. Прибор ELQ2 имеет широкие функциональные возможности в базовой комплектации, а также возможность их расширения за счет аппаратных и программных опций.

Основные функции анализатора Elektronika ELQ2+ (Автоматические измерения с помощью двух приборов)

Затухание
Спектр шума
Отношение сигнал-шум
Вычисление достижимой скорости передачи
Продольная асимметрия, импеданс
Затухание несогласованности
Переходные влияния на ближнем конце
Переходные влияния на дальнем конце
Быстрые измерения переходов (опция)
Измерение ESEL (опция)
ADSL 2+ измерения с DPBO (опция)

Основные функции анализатора Elektronika ELQ2+ (Измерения в ручном режиме)

Передача/Прием
Измерение АЧХ
Вносимое затухание
Переходные влияния на ближнем конце
Продольная асимметрия
Импеданс
Затухание несогласованности
Взвешенный шум
Анализ спектра
Спектр как эталон (по заказу)
Импульсные помехи
Обнаружение пупиновских катушек
Кратковременные переходы (опция)
Искажения группового времени (опция)

Обнаружение повреждений с помощью импульсного рефлектометра Elektronika ELQ2+

Проверка одной пары
Сравнение пар
Определение точки переходов (XTALK) - опция
Сравнение состояния пары до и после настройки с помощью памяти
Определение места перемежающихся неисправностей

Измерения мостом переменного и постоянного тока (BRIDGE) - опция

Измерения основных параметров кабеля
- Напряжение AC/DC
- Сопротивление по шлейфу
- Омическая асимметрияСопротивление изоляции
- Рабочая емкость
- Температура кабеля
Определение места утечки мостом DC
- Метод Мюррея
- Метод Кюпфмюллера
Определение места обрыва мостом AC
- Обрыв
- Обрыв с утечкой

Состав анализатора Elektronika ELQ2+ в базовой комплектации

Код	Наименование	Количество
403-000-000	Базовый блок анализатора ELQ2+	1 шт.
OM 403-000-000 E	Инструкция по эксплуатации	1 шт.
ML 403-000-000 E	Краткое руководство пользователя	1 шт.
CC 403-000-000 E	Сертификат заводской калибровки	1 шт.
CD 403-000-000 E	CD диск	1 шт.
SW403-540-000	Опция измерения ADSL 2+	1 шт.
SW 403-510-000	Опция экспортирования результатов измерения на ПК	1 шт.
Y 107-379	Сбалансированный измерительный шнур	2 шт.
Y 146-017	Адаптер питания	1 шт.
355-140 000B	Аккумуляторная батарея	1 шт.
Y 107-454	USB кабель	1 шт.
Y 147-014	Кейс для транспортировки	1 шт.

Технические характеристики анализатора Elektronika ELQ2+

Параметр	Значение
Характеристики передатчика
Импеданс	100, 120, 135, 150 Ом (от 10 кГц до 2,2 МГц) 600 Ом (от 200 Гц до 10 кГц)
Диапазон выходных уровней	от +5 до −19 дБм
Разрешение	0,1 дБ
Погрешность на 0 дБм	0,3 дБ
Характеристики приемника
Импеданс	100,120,135, 150 Ом (от 10 кГц до 2,2 МГц) 600 Ом (от 200 Гц до 10 кГц) >20 кОм / 50 пФ (от 200 Гц до 2,2 МГц)
Диапазон входных уровней	от −90 до +5 дБм (Z лин=100, 120, 135, 150 Ом) от −90 до 0 дБм (Z лин=600 Ом)
Разрешение	0,1 дБ
Погрешность на 0 дБм	±0,2 дБ
Измерения ЗАТУХАНИЯ, АЧХ, переходов NEXT и FEXT
АЧХ	от 10 кГц до 2,2 МГц
Импеданс	от 10 кГц до 2,2 МГц ..................100, 120, 135, 150 Ом от 200 Гц до 10 кГц .............................................600 Ом
Диапазон измерений затухание, NEXT	от 0 до 80 дБ
Погрешность	в диапазоне частот от 200 Гц до 1 МГц	затухание, FEXT, NEXT 70 дБ: ±1,5 дБ
	в диапазоне частот от 1 до 2,2 МГц	затухание, FEXT, NEXT: ±2 дБ
Измерение асимметрии LCL
Импеданс	от 10 кГц до 2,2 МГц ..................100, 120, 135, 150 Ом от 200 Гц до 10 кГц .............................................600 Ом
Диапазон измерений	от 0 до 40 дБ

Погрешность от 10 кГц до 2,2 МГц	±2 дБ
Измерение импеданса
Диапазон измерений	от 10 кГц до 2,2 МГц .....................................до 400 Ом от 200 Гц до 10 кГц ..........................от 300 до 1600 Ом
Погрешность	от 10 кГц до 1 МГц ......................................±5% ± 5 Ом от 200 Гц до 2,2 МГц .................................±10% ± 5 Ом
Измерение затухания несогласованности
Импеданс линии	от 10 кГц до 2,2 МГц ..................100, 120, 135, 150 Ом от 200 Гц до 10 кГц ............................................600 Ом
Диапазон измерений	затухание несогласованности ......................... до 40 дБ диапазон импеданса ...................................от Z/2 до 2Z
Погрешность на 20 дБ	от 10 кГц до 1 МГц ................................................±1 дБ от 200 Гц до 2,2 МГц ..........................................±2,5 дБ
Анализатор спектра
Диапазоны частот	широкополосный
от 10 до 2200 кГц	5/10 кГц
от 2,5 до 500 кГц	1,25/2,5 кГц
от 1 до 200 кГц	0,5/1 кГц
от 0,2 до 20 кГц	50/100 Гц
от 0,2 до 4 кГц (с опцией разрешения10 Гц)	10/20Гц
Оценка	нормальная, пиковая, средняя
Измерение широкополосного шума
Взвешивающие фильтры	для телефонии (POTS).....................................P-фильтр с опцией разрешения 10 Гц.........загр. фильтр 1010 Гц для ISDN BRA ..................................................E-фильтр для ISDN PRA HDB3..................................G2-E-фильтр для HDSL, 2 ПАРА , 2B1Q........................... F-E-фильтр для HDSL, 1 ПАРА , 2B1Q......................... F1-E-фильтр для ADSL, DMT ............................................... G-фильтр для авт. режимов ..фильтр для fmin and fmax на ур. 3 дБ
Диапазон измерений	с P и E-фильтрами................................ от 0 до −80 дБм с F и G -фильтрами .............................. от 0 до −70 дБм с фильтром............................................ от 0 до −65 дБм
Время измерения	1, 5, 10, 15, 30 с 1, 5, 10, 15, 30 мин
Измерение импульсных помех
Ширина импульса	> 500 нс
Величина интервала	10 мс
Диапазон порогов	от 0 до −60 дБм
Макс. число счета	65000
Время измерения	1, 5, 10, 15, 30 с 1, 5, 10, 15, 30 мин
Определение места повреждения с помощью TDR
Режимы измерения	одна пара долговременные измерения одной пары сравнение пар сравнение с памятью
Диапазон измерений зависит от качества кабеля	до 20 км
Разрешение	±0,1% от диапазона
Погрешность	±0,4% от диапазона
Скорость распространения	PVF .......................................................... от 0,3 до 0,999 V.........................................................от 90 до 299 м/мкс V/2........................................................от 45 до 150 м/мк
Диапазон усиления	от 0 до 72 дБ
Характеристики зондирующего импульса	ширина.................................................. от 10 до 5000 нс амплитуда на 120 Ом для импульса от 25 до 5000 нс............................... ≈5 В амплитуда на 120 Ом для импульса 10 нс.................................................. ≈4 В
Общие характеристики
Питание	от сети	100 - 240 В
	от встроенного аккумулятора (зарядка аккумулятора без извлечения его из батарейного блока)	NIMH батарея время работы: 8 часов время зарядки: менее 3-х часов
Дисплей	320 x 240 LCD-TFT
Тип клавиатуры	Водонепроницаемая
Последовательный интерфейс	RS232C
Соединители USB для PC	USB-MC5P
Линейные соединители	2 шт. 3-полюсных CF-гнезд
Защита от внешних перенапряжений	до 230 В
Температура эксплуатации	от −10 до +50 °C
Температура хранения	от –20 до +70 °C
Габариты	224 x 160 x 44 мм
Вес	1,5 кг

Elektronika ELQ2+

немає повідомлень на цей товар

Нове повідомлення:

Elektronika EDCT 2A
код: 16806

155 958 грн.
Elektronika ET-91
код: 16813

287 844 грн.
Greenlee Sidekick Plus 1155-5010
код: 16809

315 554 грн.

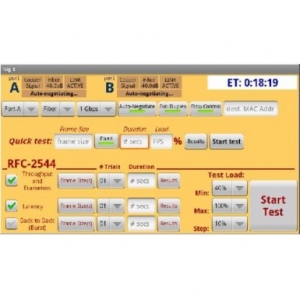

Greenlee DS 10G E-SINGLE10
