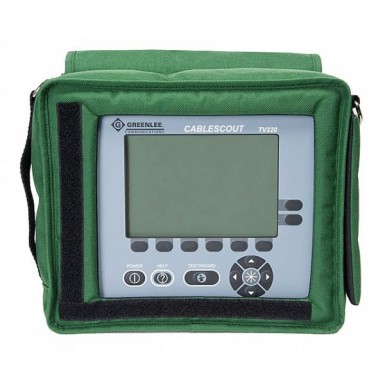

Greenlee CableScout TV220 - лучший рефлектометр для локализации повреждений в коаксиальном кабеле. Он, подобно оптическим рефлектометрам, способен автоматически определить все события (повреждения) в кабеле. Более того, Greenlee CableScout TV220 может выделить среди всех повреждений - наиболее влияющее на работоспособность линии. Все это, а также возможность фильтрации верхних частот, сравнения и вычитания рефлектограмм, поиска плавающих неисправностей - бесспорно приводит революционным изменениям в теории и практике в кабельной рефлектометрии. Это позволяет существенно повысить эффективность локализации повреждений на сетях КТВ.
Greenlee CableScout TV220 обладает высокой точностью измерений, благодаря использованию зондирующего импульса длительностью от 1нс. Вместе с тем, максимальная протяженность измеряемого кабеля составляет 3658м
Несмотря на высокую производительность и обилие функций, прибор очень прост в применении. Фирменная технология TestWizard позволяет проводить весь комплекс измерений нажатием одной кнопки!
Рефлектометр снабжён интерфейсом для подключения к ПК.
| Характеристика | Значение |
| Выходной тестовый сигнал | Положительный синусоидальный импульс |
| Амплитуда (при нагрузке 105 Ом) | 4 В |
| Полное выходное сопротивление | 75 Ом |
| Длительность импульса | 1 нс, 5 нс, 25 нс |
| Рабочий частотный диапазон | 400 МГц |
| Защита по напряжению | ± 400 В по постоянному напряжению + пиковое значение переменного напряжения на максимальной частоте 440 Гц в течение 30 сек |
| Максимальная дальность | 3658 м, в зависимости от типа кабеля и условий тестирования |
| Коэффициент усиления | от 0 до 72 дБ |
| Точность измерения по горизонтали |
от 0 до 610 м: ±0.6 м + погрешность Vp от 610 до 1830 м: ±0.9 м + погрешность Vp от 1830 до 3658 м: ±1.2 м + погрешность Vp |
| Возвратные потери | автоматическое измерение в месте расположения курсора, разрешающая способность ±1 дБ |
| Дисплей | разрешение 640×440 точек высококонтрастный ЖК дисплей с диагональю 18.3 см, подсветка |
| Разрешение дисплея | 0.33% от выбранного диапазона, 4.5 см минимально |
| Память | до 20 рефлектограмм |
| Рабочие расстояния | 12 рабочих расстояний от 1.8 м до 3658 м, плюс возможность увеличения/ уменьшения изображения |
| Температура |
рабочая: от -10°C до +40°C; хранения: от -20°C до +60°C |
| Влажность | до 95%, без конденсации |
| Фильтр | фильтр верхних частот с частотой среза 150 кГц, плюс усреднение |
| Источник питания | 220В посредством адаптера; аккумуляторные батареи |
| Время работы | 12 часов (без подсветки) |
| Размеры | 240 × 300 х 90 мм |
| Вес | 3 кг |
Greenlee CableScout TV220 CATV
