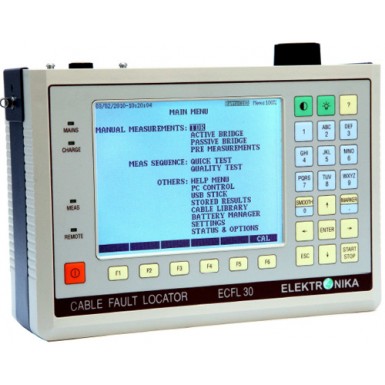

Elektronika ECFL 30 - комбинированный анализатор для тестирования качества медных кабелей связи в ходе их монтажа и эксплуатации. Он включает в себя несколько инструментов для диагностики параметров и точного определения места повреждения.

Основные функциональные возможности Elektronika ECFL 30

Измерение напряжения постоянного и переменного тока
Измерение сопротивления изоляции, шлейфа и омической асимметрии
Измерение емкости и емкостной асимметриии кабельных пар
Локализация повреждений телекоммуникационных кабелей мостами постоянного и переменного тока: Мюррея, Кюпфмюллера, Повторяемый Кюпфмюллера, 3-точечный, Граафа, Витстона
Локализация повреждений при помощи импульсного рефлектометра (до 32 км). Режимы тестирования одной пары, двух пар, переходных влияний XTALK, сравнение с памятью
Режим автоматического тестирования

Особенности анализатора Elektronika ECFL 30

Удобное русскоязычное меню
Демонстрационная программа для тренинга
Жидкокристаллический дисплей на 320 x 240 точек с подсветкой

Комплект поставки кабельного анализатора Elektronika ECFL 30

Код	Наименование комплектующей	Количество
419-000-000	Блок кабельного анализатора ECFL 30	1 шт.
355-140 000B	Встроенная аккумуляторная батарея	1 шт.
Y 146-017	Адаптер питания от сети переменного тока	1 шт.
Y 107-425	Одножильный измерительный кабель (зеленый)	1 шт.
Y 107-426	2-х жильный измерительный кабель (красный/черный)	1 шт.
Y 107-427	2-х жильный измерительный кабель (синий/желтый)	1 шт.
Y 107-389	USB кабель	1 шт.
Y 146-019	USB накопитель	1 шт.
ML 419 000-000	Краткое руководство по эксплуатации	1 шт.
OM 419 000-000	Инструкция по эксплуатации	1 шт.
CC 419 000 000	Сертификат заводской калибровки	1 шт.
Y 147-018	Кейс для транспортировки	1 шт.

Технические характеристики Elektronika ECFL 30

Параметры	Значение
Рефлектометр
Режимы измерения
Одна пара	L1,L2, L1 длит.время, L2 длит.время L1 с авт.конфигурацией
Две пары	L1& L2, L1-L2, XTALK XTALK с авт.конфигурацией
Виды памяти	L1& памяти, L1-памяти
Пределы измерения
Для непупинизир. кабеля (при V/2=100)	до 32 км
Для пупинизир. кабеля (при V/2=10)	от 6,4 до 32 км
Оценка результатов
С помощью курсора и маркера	в метрах
Обновление рефлектограммы	~4/с
Увеличение масштаба.	максимум 16
Погрешность
Определение места поврежд.	0,2% от диапазона
Разрешение	0,01 м
Скорость распространения
Для непупинизир. кабеля	V/2..................................................от 45 до 149 м/мкс VOP........................................................от 30 до 99 %
Для пупинизир. кабеля	V/2...................................................от 1,2 до 30 м/мкс VOP.......................................................от 0,8 до 20 %
Характеристики импульса
Ширина для непупинизир. кабеля	от 4 нс до 6 мкс
Ширина для пупинизир. кабеля	330 мкс
Амплитуда	размах от 1,3 до 12 В на 120 Ом
Соединение с линией
Импеданс	120 Ом симметричный
Регулировка баланса	от 50 до 270 Ом
Регулировка усиления
Диапазон	от 0 до 90 дБ
Ступени	6 дБ/ступень
Корректировка амплитуды в зависимости от расстояния
Число ступеней	10
Активный мост
Напряжение
Напряжение постоянного тока	до 400 В
Напряжение переменного тока	до 250 Вэфф
Погрешность	±3% ±1 В
Диапазон частот	от 15 до 300 Гц
Входное сопротивление	2 MОм
Сопротивление по шлейфу
Диапазон измерения	от 1 Ом до 10 кОм
Погрешность	±0,3% ±0,1 Ом
Омическая асимметрия
Диапазон сопротив. по шлейфу	от 10 до 5000 Ом
Погрешность	±0,2% от Rl ±0.2 Ом
Сопротивление изоляции
Диапазон измерения	от 10 кОм до 300 МОм
Измерительное напряжение	100 В
Погрешность	от 2 до 5 % ±1 кОм
Емкость
Диапазон измерения	от 1 нФ до 2 (10) мкФ
Измерительный сигнал	11 Гц, 100 В
Погрешность	±2% ±0.2 нФ
Емкостная асимметрия
Диапазон измерения	от 1 до 2000 нФ
Измерительный сигнал	11 Гц, 100 В
Погрешность для значения Lx/L	±0,2 %
Определение места повреждения постоянным током
Методы измерения	Мюррея, Кюпфмюллера, 3-точ
Диапазон сопрот. по шлейфу	от 1 Ом до 10 ком
Диапазон сопрот. повреждения	до 100 MОм
Измерительное напряжение	100 В
Погрешность (Rl=2 ком, Lx/L=от 0,1 до 1)	Сопрот. повреждения < 1 MОм.......................± 0,2 % Сопрот. повреждения - от 1 до 5 MОм...........± 0,3 % Сопрот. повреждения - от 5 до 25 MОм.........± 0,5 % Сопрот. повреждения - от 25 до 100 MОм ........± 2 %
Определение места повреждения постоянным током методом обрыва
Диапазон	до 20 км (в завис. от типа кабеля)
Погрешность	±2 % ±0,2 нФ
Пассивный мост
Сопротивление по шлейфу
Диапазон измерения	от 1 Ом до 10 кОм
Погрешность	±0,3% ±0,3 Ом
Сопротивление изоляции
Режимы измерения	быстрое измерение измерение качества
Диапазоны измерения	Быстрое измерение ....................от 10 кОм до 300 MОм Измерение качества ....................................... до 10 ГОм
Измерительное напряжение	100 В
Погрешность	от 10 кОм до 50 MОм ...............................5 % ± 1 кОм от 50 до 100 MОм.................................................. 10 % от 100 до 5 000 MОм............................................. 20 % от 5 000 от 10 000 MОм ........................................ 30 %
Омическая асимметрия
Диапазон сопрот. по шлейфу	от 1 до 5000 Ом
Погрешность	±0,2% от Rl ±0,2 Ом
Разрешение для значения Lx/L (Mk)	В диапазоне ∆R 10% ....................................... 1/10000 В диапазоне ∆R 10% ....................................... 1/1000
Определение места повреждения постоянным током
Методы измерения	Мюррея, Кюпфмюллера, 3-точ.
Диапазон сопрот. по шлейфу	от 1 Ом до 10 ком
Диапазон сопрот. повреждения	до 100 MОм
Измерительное напряжение	100 В
Погрешность (Rl=2 ком, Lx/L=от 0,1 до 1)	Сопрот. повреждения < 1 MΩ.............................. 0,2 % Сопрот. повреждения от 1 до 5 MОм............... 0,3 % Сопрот. повреждения от 5 до 25 MОм............. 0,5 % Сопрот. повреждения от 25 до100 MОм............. 2 %
Разрешение для значения Lx/L (Mk)	1/1000
Метод определение места повреждения переменным током Кюпфмюллера
Диапазон сопрот. по шлейфу	от 1 Ом до 10 кОм
Диапазон сопрот. повреждения	до 25 MОм
Измерительный сигнал	11 Гц, 100 В
Погрешность (Rl=2 ком, Lx/L=от 0,1 до1)	Сопрот. повреждения < 1 MОм........................ ±0,3 % Сопрот. повреждения от 1 до5 MОм ............... ±0,5 % Сопрот. повреждения от 5 до 25 MОм............. ±1,0 %
Разрешение для значения M	1/1000
Емкостная асимметрия переменным током
Диапазон измерения	от 10 до 2000 нФ
Погрешность для значения Lx/L	±0,2 %
Измерительный сигнал	11 Гц, 100 В
Разрешение для значения Lx/L	В диапазоне Lx/L=от 0,9 до 1,1 ....................... 1/10000 В диапазоне Lx/L1.1................... 1/1000
Определение места повр. методом Граафа
Диапазон сопр. по шлейфу	от 10 Ом до 10 кОм
Диапазон постоянного тока	от 10 мкA до 1 A
Погрешность измерения тока	±0,3% ±2µA
Погрешность значения Lx/L (ток >0,1 мА)	±3%
Погрешность значения Lx/L (ток >1 мА)	±0,3%
Предварительные измерения
Мешающее напряжение
Режим измерения	Повторяемое измерение
Диапазон измерения Напряжение постоянного тока (DC)	до 400 В
Напряжение переменного тока (AC)	до 250 Вэфф
Погрешность	±3 % ±1 В
Диапазон частот	от 15 до 300 Гц
Сопротивление входа	2 MОм
Сопротивление по шлейфу
Режим измерения	Повторяемое измерение
Диапазон измерения	от 1 Ом до 10 кОм
Погрешность	±0,5 % ±0,2 Ом
Сопротивление изоляции
Режим измерения	Повторяемое измерение
Диапазон измерения	от 10 кОм до 300 MОм
Время измерения	~ 3 c
Измерительное напряжение	100 В
Погрешность (без мешающих напряжений) в % от результата измерения	20 %
Постоянный ток
Диапазон измерения	от 5 мкA до 0.1 A
Погрешность	±0,5 %+ 0,1 мкA
Температура (с температурным пробником Pt 1000)
Диапазон температур	от −20 до +60°C
Разрешение	0,1°C
Погрешность	±0,4°C
Автоматическое быстрое тестирование
Мешающее напряжение
Диапазон измерения	до 400 В DC, 250 В AC
Результаты измерений	Vab, VaE и VbE
Изоляция
Диапазон измерения	от 10 кОм до 300 MОм
Время измерения	~3 x 20 с
Емкость
Диапазон измерения	от 10 до 2000 нФ
Емкостная асимметрия
Результаты измерений	асимметрия %
Измерительный сигнал	11 Гц, 100 В
Автоматическое тестирование качества
Изоляция
Диапазон измерения	от 10 кОм до 10 000 MОм
Время измерения	~3 x 35 c
Емкость
Диапазон измерения	от 10 до 2000 нФ
Емкостная асимметрия
Результаты измерений	асимметрия
Разрешение	1/1000
Сопротивление по шлейфу
Диапазон измерения	от 1 Ом до 10 кОм
Погрешность	±0,3% ±0,1 Ом
Омическая асимметрия
Диапазон сопрот. по шлейфу	от 10 Ом до 5 кОм
Разрешение	1/1000
Общие характеристики
Источник питания и дисплей
Аккумулятор	Внутренняя NiMH аккумуляторная батарея Время работы прибл. 8 часов (без подсветки) Зарядка (без вынимания батареи) Время заряда.менее 3 часов (режим быстрого заряда)
Питание от сети	90 - 260 В, с помощью сетевого адаптера
Питание от автомобильной батареи	12 В..... с пом. автом. адаптера
Дисплей	TFT- ЖКИ 320 x 240 точек
Соединители
Соединитель для сетевого адаптера	2,1/5,5 мм коакс.
Линия L1 и L2	Соединители..........................банановые гнезда 4 мм Соединитель "Земля"............ банановое гнездо 4 мм
USB A	USB 1.1 порт хоста для накопителя USB (поддерживаемый файловой системой FAT16, FAT32)
USB B	USB 1.1 порт для присоединения PC (поддерживаемый драйвером устройства)
Защита от перегрузки
Между a и b или землей	500 В DC, 350 В AC
Продольное напряжение	60 В AC
Пределы окружающей температуры
Опорная	23±5 °C, Отн. Влажность – от 45 до 75 %*
Нормальная работа	от 0 до +40 °C Отн. Влажность – 30 до 75% *(<25 г/м3)
Предельные рабочие условия	от -5 до +45 °C Отн. Влажность –от 5 до 95% *(< 29 г/м3)
Хранение и транспортирование	от –40 до +70 °C Отн. Влажность – 95% при +45°C *(<35 г/м3)
Ячейки памяти
Для результатов тестирования	50
Для параметров кабеля	50
Конструктивные данные
Размеры	224 x 160 x 75 мм
Масса (включая блок батарей)	около 18 кг
