Кабельный тестер Softing (Psiber) WireXpert 4500 предназначен для сертификации высокоскоростных кабельных систем в корпоративных сетях и центрах обработки данных. Он подтвердит соответствует ли кабельная система заявленным характеристикам и сможет ли она поддерживать скорость передачи до 40G. Технические специалисты высоко оценят производительность, скорость и простоту использования тестера. Стандартная комплектация прибора позволит сертифицировать витую пару CAT 5, 5e, 6, 6A / Class D/E/EA (постоянную линию и канал). Купив дополнительные адаптеры, Вы сможете тестировать витой пару категории 7, 7A, 8 / Class F, FA, I и II, патчкорды, коаксиальные кабели, оптические кабели со стандартными разъемами или с разъемами MPO, Industrial Ethernet. Диапазон частот 2500 МГц, делает WireXpert 4500 самым продвинутым анализатором для сертификации кабеля на сегодняшний день.
Встроенная функция NEXT Locator позволяет отобразить места чрезмерных перекрестных помех в кабеле и указать их точное расположение. Функция RL Locator отображает места, где возникают обратные потери, и указывает точное местоположение источника наибольших обратных потерь. Эти функции помогут найти чрезмерные изгибы и повреждения кабеля, а также места с сильными перекрестными наводками.

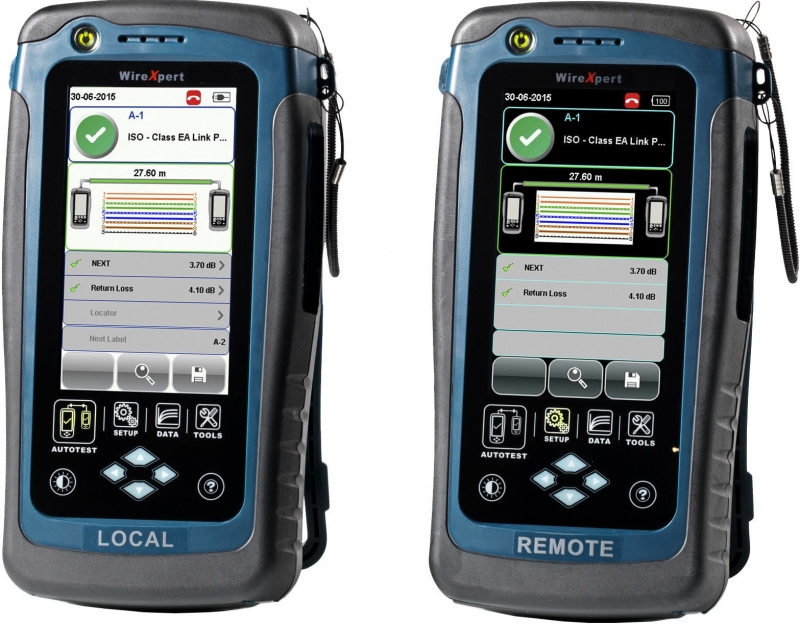

Анализатор состоит из идентичных основного и удаленного блоков с прочными корпусами и цветными ЖК-экранами, предназначенных для интенсивного промышленного ипользования. Двойная система управления (DCSTM) - позволяет быстро и просто управлять циклами испытаний с любого устройства. Это значительно сохранит время специалисту работающему в одиночку. Меню прибора на русском языке.
Информацию о дополнительных адаптерах и опциях тестера WX4500 – Вы можете получить в разделе “Опции и аксессуары” или у технических специалистов нашей компании.
|
Диапазон измеряемых частот
|
от 1 до 2500 МГц
|
| Управление устройством | Система двойного управления (основной у удаленный блок оснащены сенсорными экранами) |
|
Стандарты тестирования
|
TIA 568-C.2 CAT 3, 5e, 6, 6A, опционально: 7, 7A, draft CAT 8
ISO/IEC 11801, EN 50173 Class D, E, EA, опционально: F, FA, Draft Class I и II |
| Время автотеста – CAT 6A | 9 сек. |
| Время автотеста – Class FA | 15 сек. |
|
Точность измерений
|
Превосходит 1152 TIA IIIe, IEC 61935 уровень IV и ISO 61935-1 draft level V
|
|
Длина линии, макс.
|
До 500 м. (двустороннее тестирование)
|
|
Срок службы адаптеров (шнуров)
|
Канала: 10 000 подключений
Постоянная линия: 5000 подключений
|
|
Параметры тестирования медного кабеля (TIA 1152, IEC 61935-1)
|
Схема разводки кабеля
Затухание линии (Вносимые потери) от 0 до 70 дБ, ±0.1 дБ
NEXT, PSNEXT: от 0 до 85 дБ, ±0.2 дБ
ACRN, PSACRN: от от 0 до 85 дБ, ±0.5 дБ
Возвратные потери: от 0 до 40 дБ, ±0.2 дБ
Сопротивление цепи: от 0 до 40 Ом, ±0.1 Ом,
Длина кабеля: от 0 до 500 м, ±0.5 м (двустороннее тестирование)
Общая задержка распространения от 0 до 5000 ns, ±1 нс
Смещение задержки сигнала между парами от 0 до 5000 нс, ±1 нс
Определение повреждений.
|
|
Расширенная диагностика
|
Локатор повреждений на основе временной задержки для RL и NEXT
|
|
Тестирование SM волокна
(Опция - не входит в стандартную комплектацию)
|
Длины волн 1310/1550 нм
Длительность автотеста 6 секунд для двустороннего тестирования
Тип коннектора SC, Опционально LC
Стандарты тестирования TIA 568 C.3, IEC 14763-3
Потери от 0 до 31dB ±0.2 дБ
Длина линии от 0 до 20 000 м. ±1.5 м
Выходная мощность: от -5 дБм до -9 дБм
Чувствительность приемника: -40 дБм
|
|
Тестирование MM волокна
адптеры: WX_AD_VCL_MM2
(Опция - не входит в стандартную комплектацию)
|
Длины волн 850/1300нм
Длительность автотеста 6 секунд для двустороннего тестирования
Тип коннектора SC
Стандарты тестирования TIA 568 C.3, IEC 14763-3
Динамический диапазон 24 dB
Потери от 0 до 24 дБ ±0.2 дБ
Длина линии от 0 до 2000 м ±1.5 м
Выходная мощность: от -4 дБм до -10 дБм
Чувствительность приемника: -34 дБм
|
|
Тестирование MM волокна
адптеры Encircled-Flux (EF):
WX_AD_EF_MM2
(Опция - не входит в стандартную комплектацию)
|
Длины волн 850/1300 нм
Длительность автотеста 6 секунд для двустороннего тестирования
Тип коннектора FC-SC
Стандарты тестирования TIA 568 C.3, IEC 14763-3, IEC 61280-4-1
Динамический диапазон 12 dB
Потери от 0 до 24 дБ ±0.2 дБ
Длина линии от 0 до 2000 м ±1.5 м
Выходная мощность: от -16 дБм до -20 дБм
Чувствительность приемника: -40 дБм
Длина волны встроенного локатора повреждений (VFL) 650 нм, мощность 0 дБм
|
|
Подключение и интерфейсы:
|
Разъем для подключения видеомикроскопа
RJ45 Ethernet разъем
USB интерфейс
3,5 мм. разъем для подключения гарнитуры
Разъем питания
|
|
Защита по напряжению
|
есть (от телефонного напряжения)
|
|
Экран
|
5 дюймовый промышленный сенсорный экран на обоих устройствах
|
| Корпус | Корпус из прорезиненного пластика повышенной прочности, выдерживает испытание на падение 1,5м на твердую поверхность |
| Функции удаленного блока | просмотр и сохранение результатов теста, запуск автотеста |
|
Источник питания
|
Адаптер переменного тока 100-240V на 12V, 3A
|
| Батарея | Съемный перезаряжаемый Li-Ion аккумулятор (более 8 часов работы) |
|
Внутренняя память
|
2000 протоколов испытаний витой пары CAT 6A
|
| Внешняя память |
Внешний USB Flash накопитель
|
|
Размеры
|
232 X 126 X 87 мм
|
|
Вес
|
1,4 кг / устройство
|
| Поддержка языков | tw, cs, en, fi, fr, de, it, ja, ko, pl, pt, ru, es, sv, tr |
|
Рабочая температура
|
от 0 до 40 °C
|
|
Температура хранения
|
от -20 до 60 °C
|
|
Влажность
|
от 10% до 80%
|
|
Русскоязычный интерфейс
|
Есть
|
| Межкалибровочный интервал | 1 год |
| Поддерживаемые операционные системы и минимальные системные требования |
Microsoft Windows XP/7/8, 32 or 64 bits
intel Core 2 Duo, 2Ghz
200Mbof free disk space
1Gb RAM
Microsoft .neT framework 4.0
|
Softing (Psiber) WireXpert 4500
