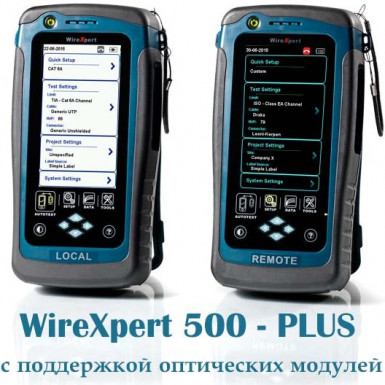

Softing WireXpert 500 PLUS

Диапазон частот (медь)

от 1 до 500 МГц

Стандарты тестирования

TIA -568-C.2 категории 5, 5e, 6, 6A
ISO/IEC 11801, EN 50173 Class D, E, EA

Точность измерений

Превосходит TIA 1152 & IEC61935-1 level IIIe

Длина линии (максимальная)

До 500 метров при двустороннем тестировании

Срок службы адаптеров

Канала (PS-WX_AD_6ACH2): 10 000 подключений
Постоянной линии (PS-WX_AD_6ALKIT2): 5000 подключений

Тестирования медного кабеля:

Схема разводки кабеля
Затухание линии (Вносимые потери) 0 до 70 дБ, ±0.1 дБ
NEXT, PSNEXT: от 0 до 85 дБ, ±0.2 дБ
ACRN, PSACRN: от -25 до 85 дБ, ±0.5 дБ
Возвратные потери: от 0 до 40 дБ, ±0.2 дБ
Сопротивление цепи: от 0 до 40 Ом, ±0.1 Ом
Длина кабеля: от 0 до 500 м, ±0.5 м (двустороннее тестирование)
Общая задержка распространения от 0 до 5000 нс, ±1 нс
Смещение задержки сигнала между парами от 0 до 5000 нс, ±1 нс
Определение повреждений.

Тестирование волокна (Одномод)

Адаптеры: WX-AD-SM2

Длины волн 1310/1550 нм
Длительность автотеста 6 секунд для двустороннего тестирования
Тип коннектора SC, Опционально LC
Стандарты тестирования TIA 568 C.3, IEC 14763-3
Потери от 0 до 31dB ±0.2 дБ
Длина линии от 0 до 20 000 м. ±1.5 м
Выходная мощность: от -5 дБм до -9 дБм
Чувствительность приемника: -40 дБм

Тестирование волокна (Многомод)

Адаптеры: WX_AD_VCL_MM2

Длины волн 850/1300 нм
Длительность автотеста 6 секунд для двустороннего тестирования
Тип коннектора SC
Стандарты тестирования TIA 568 C.3, IEC 14763-3
Динамический диапазон 24 dB
Потери от 0 до 24 дБ ±0.2 дБ
Длина линии от 0 до 2000 м ±1.5 м
Выходная мощность: от -4 дБм до -10 дБм
Чувствительность приемника: -34 дБм

Тестирование волокна (Многомод EF)

Адаптеры: WX_AD_EF_MM2

Длины волн 850/1300 нм, Encircled-Flux (EF)
Длительность автотеста 6 секунд для двустороннего тестирования
Тип коннектора FC-SC
Стандарты тестирования TIA 568 C.3, IEC 14763-3, IEC 61280-4-1
Динамический диапазон 12 дБ
Потери от 0 до 24 дБ ±0.2 дБ
Длина линии от 0 до 2000 м ±1.5 м
Выходная мощность: от -16 дБм до -20 дБм
Чувствительность приемника: -40 дБм
Длина волны встроенного локатора повреждений (VFL) 650 нм, мощность 0 дБм

Тестирование волокна (MPO/MTP)

Адаптеры: WX_AD_MM_MPO_KIT

Время тестирования 5 секунд
Параметры тестирования: Потери в канале (график и таблица)
Полярность линии (A, B, C, или пользователькая)
Тестирование "Прошел/Не прошел" по установленным порогам
Конфигурация соединения: 12 волокон, или волокна выбранные пользователем
Конфигурация тестирования: MPO-MPO
Адаптер №1. Источник излучения с коннектором MPO
Тип коннектора: Многомодовый MPO (Type A, pinned)
Длины волн: 830-860 нм
Измерения и требования: Измерения проводятся с использованием многомодовых волокон с сердцевиной 50 мкм в соответствии с требованиями стандарта TIA / EIA-455-203 (FOTP-203)
Адаптер №2. Измеритель мощности с коннектором MPO.
Тип коннектора: Многомодовый MPO (Type A, pinned)
Уровень мощности ввода при насыщении: -1.0 дБм
Измеряемый диапазон потерь: 0 – 15 дБ
Точность измерения потерь: ±0.2 дБ

Расширенная диагностика

Локатор повреждений на основе временной задержки для RL и NEXT

Подключение и интерфейсы:

Разъем для подключения видеомикроскопа
RJ45 Ethernet разъем
SB интерфейс
3,5 мм. разъем для подключения гарнитуры
Разъем питания

Защита по напряжению

есть (от телефонного напряжения)

Экран

5 дюймовый промышленный сенсорный экран на обоих устройствах

Корпус

Корпус из прорезиненного пластика повышенной прочности, выдерживает испытание на падение 1,5м на твердую поверхность

Источник питания

Адаптер переменного тока 100-240V на 12V, 3A
Съемный перезаряжаемый Li-Ion аккумулятор (более 8 часов работы)

Память

Внутренняя память на 6 000 протоколов испытаний медного кабеля CAT 6A
Внешний USB накопитель

Габариты

232 x 126 x 87 мм

Вес

1,4 кг / устройство

Поддержка языков

tw, cs, en, fi, fr, de, it, ja, ko, pl, pt, ru, es, sv, tr

Рабочая температура

от 0 до 40 °C (влажность от 10% до 80%)

Температура хранения

от -20 до 60 ° C
