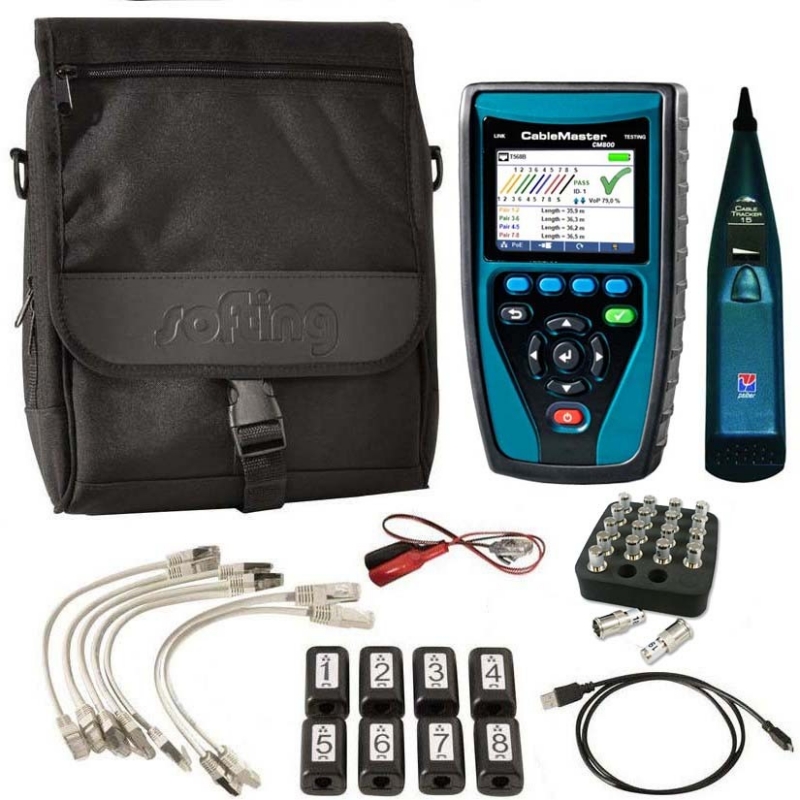

Профессиональный комплект Softing (Psiber) CableMaster 850 для проверки сети построенной на витой паре или коаксиальном кабеле. В состав входит: кабельный тестер CableMaster 800, индуктивный щуп для отбора кабеля и аксессуары. Прибор способен отобразить схему обжима проводов, перепутанные и расщепленные пары, измерить длину кабеля и расстояние до обрыва проводников. Встроенный рефлектометр также позволит определить расстояние до короткого замыкания, чем могут “похвастаться” далеко не все. Тестер имеет много функций для проверки активной сети: функцию Ping, тестирует PoE с имитацией нагрузки, тестирует DHCP/DNS серверы, идентифицирует протоколы CDP/LLDP/NDP и VLAN. Цветной экран прибора, отображает результаты в очень понятном цветном графическом формате. Отчеты могут быть записаны в память устройства и переданы на компьютер.
Возможности тестера кабеля и сети Softing CableMaster 850:
-
Определение длины кабеля.
-
Измерение расстояния до обрыва всего кабеля или проводников (метод TDR).
-
Измерение расстояния до короткого замыкания.
-
Определение обрывов, коротких замыканий перепутанных и расщепленных пар.
-
Тестирование сетей передачи данных (RJ45), телефонных и коаксиальных кабелей.
-
Отображение цветной схемы проводов в графическом формате.
-
Тональный генератор для трассировки и идентификации кабеля (щуп в комплекте).
-
Обнаружение подключенных сетевых устройств до 1 Гб/с.
-
Функция Ping на один или список адресов.
-
Поддержка протоколов IPv4 и IPv6.
-
Тестирование DHCP/DNS серверов.
-
Тестирование подключения TCP/UDP.
-
Идентификация CDP/LLDP/NDP и VLAN.
-
Отображение конфигурации сети.
-
Тестирование PoE с нагрузкой в соответствии с IEEE 802.3 af/at.
-
Поддержка 8-ми удаленных идентификаторов схемы разводки № 1-8 (в комплекте).
-
Поддержка 20-ти удаленных номерных идентификаторов Coax (№ 1-20).
-
Поддержка 19-ти удаленных номерных идентификаторов RJ45 (№ 1-19).
-
Защита от входного напряжения до 66 В (DC) и 55 В (AC).
-
Память на 250 результатов тестирования.
-
Время работы от батарей 20 часов, в режиме ожидания 1,5 года.
-
Соответствие CE.
-
Сохранение результатов, связь с ПК, генерация отчетов.
Технические характеристики Softing CableMaster 800 и CableMaster 850:
|
Технология измерений |
Рефлектометрия (TDR) и емкость |
|
Интерфейсы |
RJ45, Coax, USB |
|
Измерения параметров кабеля |
-
Измерение длины кабеля: до 457 м ± (5%+0,3 м)
-
Тестирование кабеля с удаленным идентификатором: до 305 м
-
Обнаружение расщепленных пар: от 1 до 305 м
-
Поддержка 8 удаленных идентификаторов с определением схемы разводки и номера (RJ 45)
-
Поддержка 20 удаленных идентификаторов с определения номера (RJ 45 или Coax)
|
|
Power over Ethernet |
-
Тестирование PoE по стандарту IEEE 802.3af и IEEE 802.3at (PoE Plus, (более 24 Вт)
-
Тесты для классов и нагрузок кабельных линий до 25,5 Вт (в классе 4 Определяет режим A или B)
|
|
Active Ethernet |
Индикация предоставляемой скорости 10/100/1000 Base-T (half or full duplex) |
|
Тестирование сети |
-
Обнаруживает и отображает подключенные сетевые устройства
-
Ping IPv4 / URL / IPv6
-
DHCP / DNS Тест
-
Идентификация LLDP / CDP
-
Тест подключения TCP / UDP
-
Мигание LED порта. Шаг 0,1 Гц
|
|
Отчеты |
Отчеты в формате PDF/CSV с помощью программного обеспечения на ПК |
|
Защита по напряжению |
Напряжение, которое может быть подано на два любых проводника разъема тестера без его повреждения:
-
RJ порт: 66 VDC или 55 VAC
-
F-connector: 50 VDC или VAC
|
|
Сохранение результатов |
250 отчетов тестирования кабеля или сети |
|
Тональный генератор |
Частота тона: 730 Гц или 1440 Гц |
|
Языки |
English, French, German, Spanish |
|
Батарея |
-
6xAA, 9VDC, 2,200 мАч (типично) alkaline:
-
Время работы - 20 часов (типично)
-
В режиме ожидания - 1.5 года (типично)
|
|
Высота работы |
до 3048 м над уровнем моря |
|
Температура работы |
от 0 до 50°C |
|
Температура хранения |
от -30 до 60°C |
|
Влажность |
10 до 90% без конденсации |
|
Ударопрочность |
Высокопрочный PC/ABS пластик выдерживает падение с высоты 1,2 м |
|
Экран |
Цветной LCD с диагональю 7,1 см |
|
Габариты |
4.7 x 9.15 x 17.3 см |
|
Вес |
510 г (с батареями) |
|
Безопасность |
CE |
