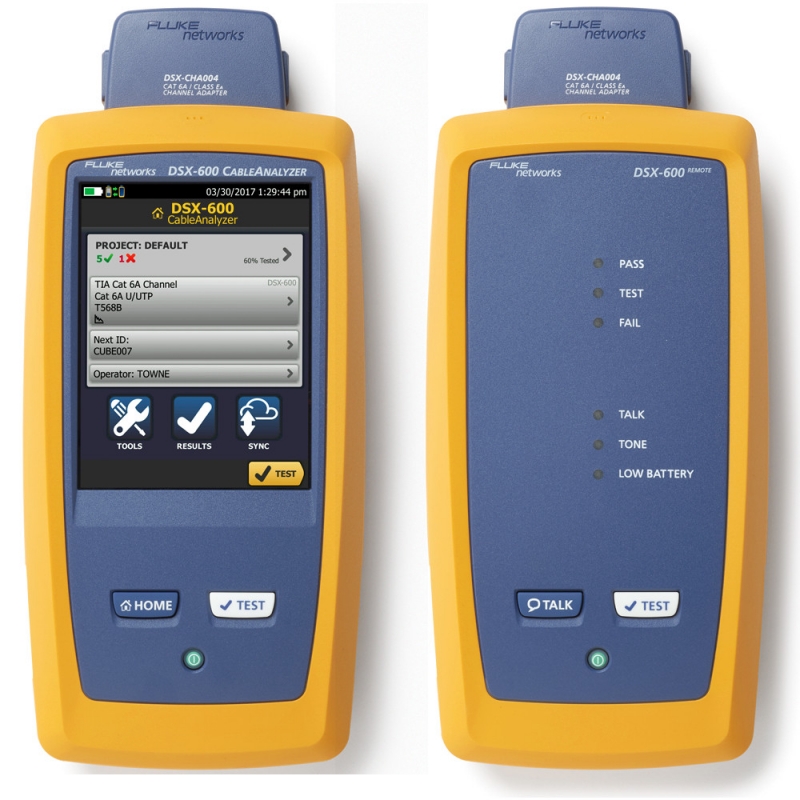

Fluke Networks FL-DSX-600-PRO INTL

Типы кабелей

Кабели LAN с экранированной и неэкранированной витой парой

TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ω

ISO/IEC Класса C, D, E, EA: 100 Ω и 120 Ω

Адаптеры со стандартным интерфейсом соединения

Адаптеры для тестирования Постоянной линии

Тип штекера: экранированный RJ45 (только для DSX-600-PRO)

Адаптеры для каналов

Тип гнезда: экранированный RJ45

Стандарты теста:

TIA

Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2

ISO/IEC

Сертификация класса C и D, E, Ea в соответствии с ISO/IEC 11801:2002 и дополнениями

Максимальная частота

500 МГц

Общие технические характеристики

Скорость автотеста

Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунд. Полный автотест соединений категории 6A класса Ea (обе стороны) 10 секунд

Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов)

Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)

Защита на входе

Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений

Дисплей

5,7 дюймовый LCD дисплей с емкостным сенсорным экраном

Корпус

Высокопрочный пластик с ударопоглощающим внешним корпусом

Размеры

Главный модуль и модуль Smart Remote: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см)

Масса

Основной блок Versiv с установленным модулем DSX-600 и элементом питания:   1,36 кг

Основной и удаленный модули:

Блок литиево-ионных батарей, 7,2 В

Типичный срок эксплуатации аккумулятора:

8 ч.

Время зарядки*

При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.

Поддерживаемые языки

Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский

Калибровка

1 год (калибровка, проведенная сервисным центром)

Параметры окружающей среды

Рабочая температура

От 0°C до 45 °C

Температура хранения

От -20° C до +50 °C

Рабочая относительная влажность

От 0 % до 90 %, от 0 °C до 35 °C
От 0 % до 70 %, от 35 °C до 45 °C

Вибрация

Случайная, 2 г, 5–500 Гц

Ударная нагрузка

Испытание на падение с высоты 1 м с модулем и адаптером и без

Безопасность

CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2

Рабочая высота над уровнем моря

4 000 м

Электромагнитная совместимость

RU 61326-1: Портативный

Характеристики производительности

Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов)

Модули DSX-600 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1.

Режимы тестирования класса FA

Модули устройства DSX-600 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1.
