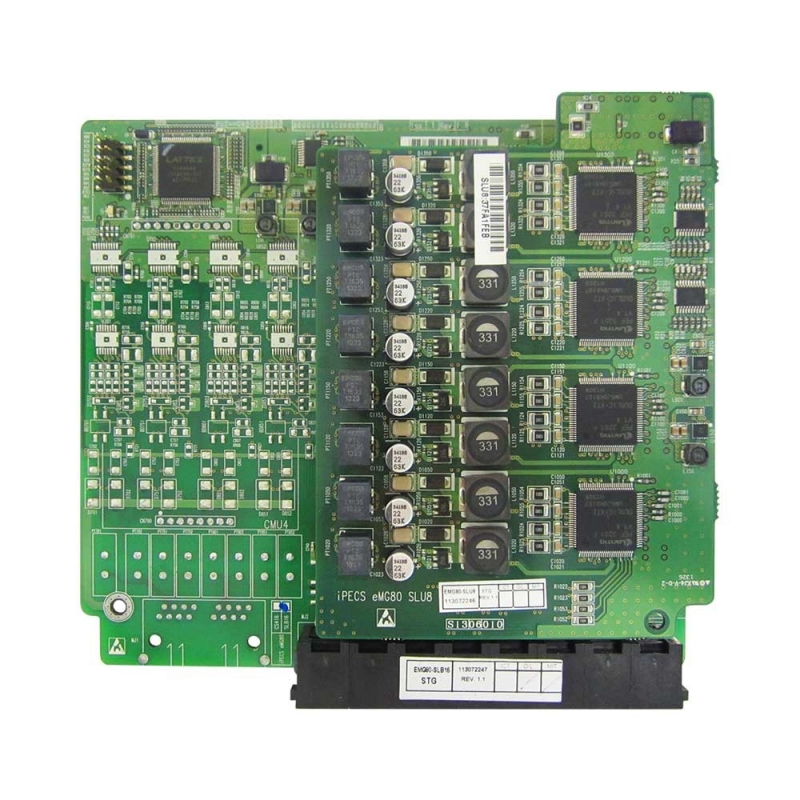

Плата интерфейсов однолинейных аналоговых терминалов (SLT) SLB16, показанная на рисунке 4.7.9‑1, имеет 16 портов SLT-телефонов. Обратите внимание, что 8 из 16 портов SLT предоставляются дочерней платой SLU8, которая уже установлена на заводе-изготовителе. Плата может быть установлена в разъем CN1 системного блока KSU или EKSU для увеличения количества абонентских портов аналоговых SLT-телефонов. Плата снабжена двумя монтажными стойками, которые должны быть закреплены до установки платы.
Обратите внимание, что интерфейсная плата SLB16 не имеет переходного разъема, поэтому она должна устанавливаться самой верхней (оконечной) платой на разъем CN1 материнских плат MBU.
Коннекторы и модульные разъемы.
| Разъем | Функции | Примечание |
| CN2 | Для подключения к разъему CN1 первой интерфейсной платы | 70 контактов |
| CN3 | Разъем CPLD JTAG для технологических нужд | 10 контактов |
| MJ2 | 16 портов SLT-телефонов | RJ11 |
Светодиодные индикаторы.
| Индикатор | Цвет | Описание |
| LD1 | Синий |
Состояние абонентского порта:
Светится — Абонентский порт используется Выключен — Абонентский порт в состоянии ожидания |
LG-Ericsson eMG80-SLB16
