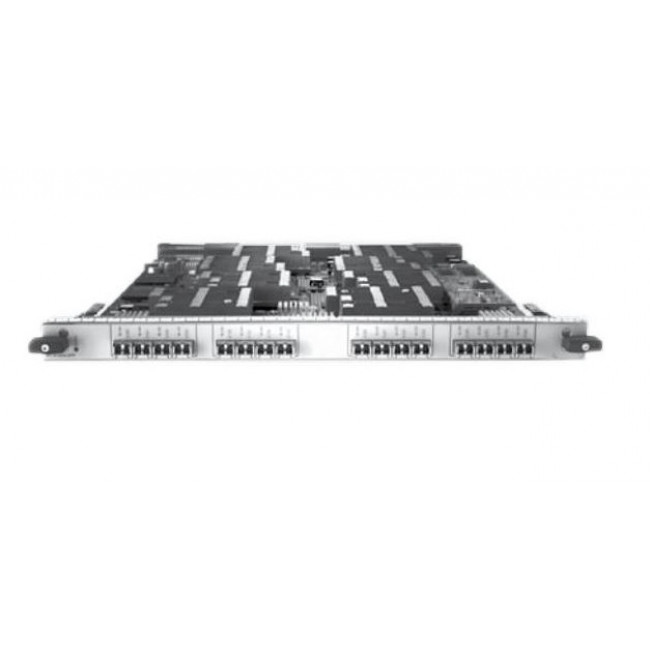

Juniper MPC-3D-16XGE-SFPP

Интерфейсные платы или линейные карты Juniper Networks (line card, interface module)  позволяют расширить маршрутизатор или коммутатор (модульную платформу, шасси) требуемым функционалом, включая нужные порты доступа на скоростях 1GbE, 10GbE, 40GbE или100GbE, платы контроля (switch control board) и пр.

Интерфейсные платы Juniper представлены различными модулями, которые совместимы с той или иной серией (напр. интерфейсный модуль MS-MIC-16G совместим со всей линейкой Juniper MX, а модуль MPC-3D-16XGE-SFPP совместим с серией MX240, MX480 и MX960).

Интерфейсная плата MIC (Modular Interface Cards) представляет собой модуль небольшого размера, который обеспечивает физическое подключение к различным типам сетевых устройств. MIC плата может поддерживать различные физические интерфейсы в одном модуле.Модуля Juniper MICs также поддерживают режим горячей замены и подключения. Например, в маршрутизаторах MX серии, интерфейсный модуль MIC устанавливается в модуль MPC (Modular Port Concentrator), а в сериях от MX5 до MX104 модуля MPC уже являются встроенными в шасси.

Интерфейсный модуль Juniper MPC (Modular Port Concentrator) обеспечивает сервисы пересылки пакетов. Модуль MPC инкапсулирует пакеты и передает их через исходящие интерфейсы модуля MIC. Каждый MPC модуль оснащен до четырех наборов микросхем Junos Trio, который выполняет функции управления. Например, маршрутизатор Juniper MX960 поддерживает установку до 12 модулей MPCs, а платформа MX480 до 3 MPCs. Для правильной работы модуля Juniper MPC нужно использовать высокопроизводительные модуля охлаждения. На сайте Juniper http://www.juniper.net есть калькулятор просчета рекомендуемой мощности питания и охлаждения, для определенной серии и используемых MPC модулей.

Интерфейсные модуля DPC (Dense Port Concentrators) обеспечивает несколько физических интерфейсов и систем пересылки пакетов на одной плате, которая устанавливается в слот маршрутизатора или модульного шасси. Модуль DPC принимает входящие пакеты и отправляет исходящие пакеты в сеть.

Модуля Juniper PIC (Physical Interface Card) устанавливаются в FPC (Flexible PIC Concentrators), аналогично тому, как работают MIC и MPC модули. PICs модуля обеспечивают физические интерфейсы, а FPCs платы обеспечивают пересылку пакетов в сети. Каждый FPC модуль оснащен микросхемой ASIC, которая выполняет функции управления, и FPC поддерживает установку 2-х модулей PIC.

Технические характеристики интерфейсного модуля Juniper MPC-3D-16XGE-SFPP:
