FOD-1206A

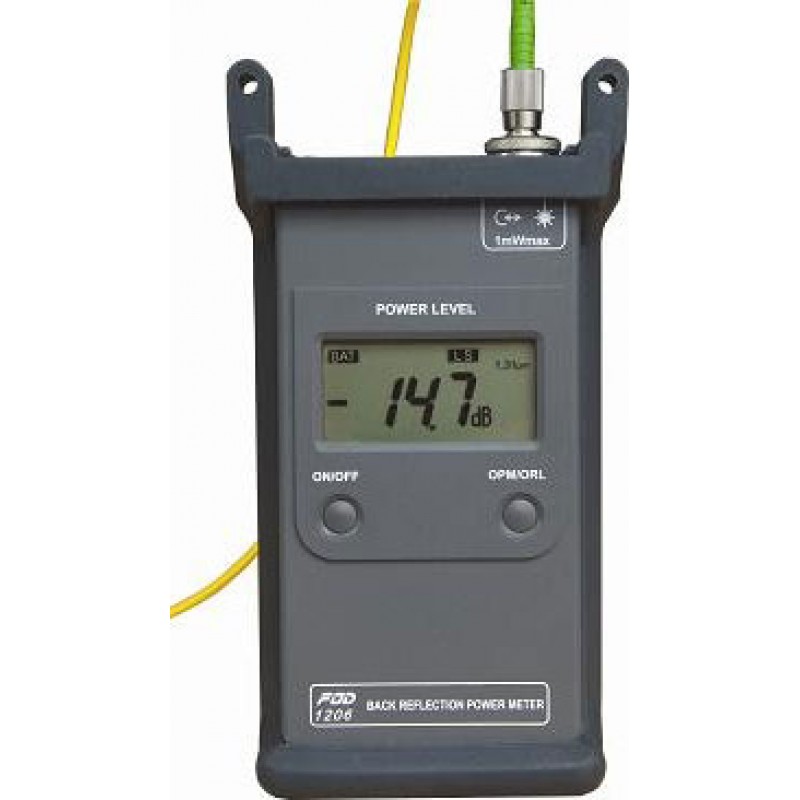

Измеритель уровня обратного отражения FOD-1206A (измеритель) предназначен для контроля качества полировки одномодовых волоконно-оптических соединителей и измерения уровня обратного отражения в диапазоне от 0 до -65 дБ от других компонентов ВОСП и линий связи. Измеритель может быть использован как источник излучения на длину волны 1310 нм (FOD-1206A) или 1550 нм (FOD-1206В) или как измеритель мощности оптического излучения в одномодовом волокне.

Источник излучения

• Длина волны излучения: 1310±20 нм
• Уровень средней оптической мощности на выходе измерителя: не менее –5 дБм
• Диапазон регулировки уровня средней оптической мощности: не менее 4 дБ
• Ширина спектра мощности оптического излучения: не более 2 нм при температуре 20°С
• Стабильность уровня средней оптической мощности за 15 мин работы: 0,1 дБ

Измеритель мощности

• Диапазон измерения уровня средней оптической мощности: от –60 до +3 дБм
• Относительная погрешность измерений средней оптической мощности в рабочем диапазоне мощности:
  • 0,3 дБ при относительных измерениях
  • 1,0 дБ при абсолютных измерениях на длине волны 1310 нм (A)

Измеритель

• Диапазон измерения обратного отражения: от 0 до –65 дБ
• Длина волны калибровки: 1310 нм (А)
• Соединитель: FC/APC
• Тип волокна: SM (9/125 мкм)
• Диапазон компенсации нуля: не менее ±2 дБ

Комплект поставки

• Измеритель уровня обратного отражения FOD-1206A - 1шт
• Блок питания - 1шт
• Специальный кабель для калибровки измерителя - 1шт
• Образцовый кабель FC/APC-FC/SPC - 1шт
• Адаптер - 1шт
• Резиновый защитный кожух - 1шт
• Техническое описание и инструкция по эксплуатации - 1шт
• Чехол - 1шт

*По заказу потребителя возможны поставки образцового кабеля типа: FC/APC-SC/SPC, FC/APC-ST/SPC, FC/APC-LC/SPC.

Технические характеристики

• Длина волны излучателя: 1310 нм
• Выходная оптическая мощность: -5 дБм
• Диапазон регулировки выходной оптической мощности: от -7 до -3 дБм
• Ширина спектра выходной оптической мощности: 2 нм
• Стабильность выходной оптической мощности за 15 минут работы: 0,05 дБ
• Диапазон измерения отражений: от 0 до -65 дБ
• Время автоматического выключения измерителя: 10 мин после последней операции
• Измеритель не выключается автоматически при работе от внешнего источника питания
• Размеры: 147х74х28 мм
• Вес: 250 г
• Питание:
  • от двух гальванических элементов типоразмера АА напряжением 1,5 В
  • от сети 220 В
• Время непрерывной работы от двух сменных гальванических элементов типоразмера АА напряжением 1,5 В:
  • 16 ч в режиме измерения обратного отражения или источника излучения
  • 100 ч в режиме измерителя мощности
