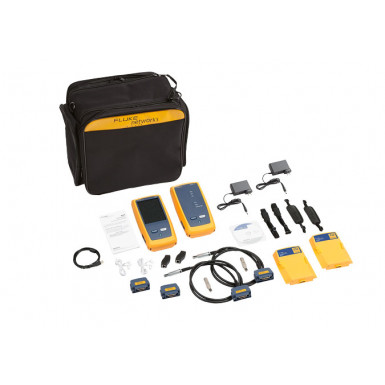

Fluke Networks DSX2-8000 CableAnalyzer

Типы кабелей

Кабели LAN с экранированной и неэкранированной витой парой

Категории TIA 3, 4, 5, 5e, 6, 6A, 8: 100 Ом
Классы ISO/МЭК C, D, E, EA, F, FA и I/II: 100 Ω и 120 Ω

Адаптеры со стандартным интерфейсом соединения

Адаптеры для тестирования Постоянной линии

Тип штекера: экранированный RJ45
Дополнительный тип штекера: Tera (для DSX-8000 будет выпущена во 4 квартале 2018 г.)

Адаптеры для каналов

Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: Tera (для DSX-8000 будет выпущена во 4 квартале 2018 г.)

Стандарты теста:

TIA

Категории 3, 4, 5, 5e, 6, 6A, 8 в соответствии со стандартом TIA 568-C.2

ISO/IEC

Сертификация кабелей классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/IEC

Максимальная частота

2000 МГц

Общие технические характеристики

Скорость автотеста

Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 7 секунды. Полный автотест соединений категории 6A класса Ea (обе стороны): 8 секунды. Полное двустороннее автоматическое тестирование категории 8: 16 секунды

Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов)

Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)

Защита на входе

Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений

Дисплей

5,7 в LCD-дисплее с проекционно-емкостным сенсорным экраном

Корпус

Высокопрочный пластик с ударостойким покрытием

Размеры

Главный блок Versiv2 с установленным модулем DSX и элементом питания:6,67 x 13,33 x 27,94 см

Масса

Главный блок Versiv2 с установленным модулем DSX и элементом питания: 1,28 кг

Основной и удаленный модули:

Блок литиево-ионных батарей, 7,2 В

Типичный срок эксплуатации аккумулятора:

8 ч.

Время зарядки*

При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.

Поддерживаемые языки

Английский, французский, немецкий, итальянский, японский, португальский, испанский, китайский, корейский, русский, традиционный китайский, чешский, польский, шведский, венгерский

Калибровка

1 год (калибровка, проведенная сервисным центром)

Параметры окружающей среды

Рабочая температура

От 0°C до 45 °C

Температура хранения

От -10° C до +60 °C

Рабочая относительная влажность

От 0 % до 90 %, от 0 °C до 35 °C
От 0 % до 70 %, от 35 °C до 45 °C

Вибрация

Случайная, 2 г, 5–500 Гц

Ударная нагрузка

Испытание на падение с высоты 1 м с модулем и адаптером и без

Безопасность

CSA 22,2 №61010, МЭК 61010-1-ое 3-тье издание

Рабочая высота над уровнем моря

4 000 м

3 200 м, с адаптером переменного тока

Электромагнитная совместимость

EN 61326-1

Характеристики производительности

Режимы тестирования категории 8 (или более низких категорий каналов)

ANSI/TIA-1152 уровень 2G

Режимы тестирования класса I/II

Предлагаемый стандарт МЭК 61935-1 изд. 5 уровень VI

Длина витой кабельной пары

Без дистанционного управления

С дистанционным управлением

Диапазон

800 м

150 м

Разрешение

0,1м

0,1м

Точность

± (0,3 м + 2 %); 0 м до 150 м
± (0,3 м + 4 %); 150 м до 800 м

± (0,3 м + 2 %)

Задержка распространения

Без дистанционного управления

С дистанционным управлением

Диапазон

4000 нс

750 нс

Разрешение

1 нс

1 нс

Точность

± (2 нс + 2 %); 0 нс до 750 нс
± (2 нс + 4 %); 750 нс до 4000 нс

± (2 нс + 2 %)

Разница задержек

Диапазон

От 0 нс до 100 нс

Разрешение

1 нс

Точность

± 10 нс
