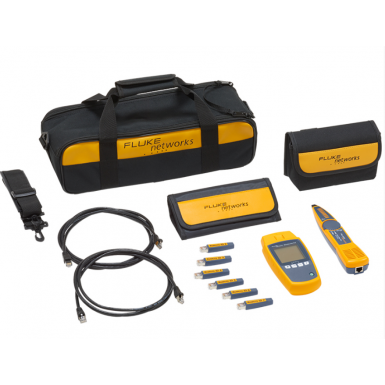

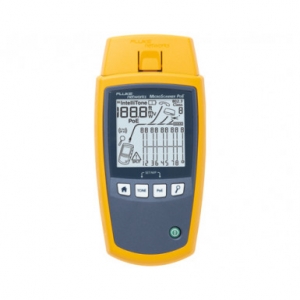

Fluke Networks Microscanner PoE (MS-POE-KIT)

Требования к окружающей среде

Рабочие температуры

от 0 °C до 45 °C

Температура хранения

от -20°C до 60°C

Рабочая относительная влажность (относительная влажность без конденсации в %)

90 % (от 10 до 35 °C)

75 % (от 35 до 45 °C)

Ударные нагрузки и вибрация

Случайные вибрации, 2 г, от 5 до 500 Гц (класс 2)

Тестирование при падении с высоты 1 м с подсоединенными адаптером схемы соединений и без него.

Безопасность

IEC 61010-1 3-е издание IEC

Высота над уровнем моря

4 000 м;

хранение: 12 000 м

Электромагнитная совместимость

IEC 61326-1

Общие технические характеристики

Разъемы для тестирования

Экранированный 8-контактный модульный разъем подходит для 8-контактных модульных штекеров (RJ45) и 4-контактных модульных штекеров (RJ11).

Мощность

Тип батареек: 2 щелочные батарейки типа AA (NEDA 15A, IEC LR6). Время работы батарей: 20 часов работы при нормальной эксплуатации Другие совместимые типы аккумуляторов: 2 батарейки типа AA – фото-литиевые, никель-метал-гидридные NiMH, никель-кадмиевые NiCD

Размеры и вес (с установленными батареями и адаптером схемы соединений)

7,6 x 16,3 x 3,6 см

247 г

Дисплей

Монохромный ЖК-экран с подсветкой

Режимы тестирования

Тестирование кабеля

Измерение длины, проверка схемы разводки, идентификация удаленных идентификаторов и обнаружение портов Ethernet. MicroScanner PoE также показывает «HIGH Ω», когда сопротивление кабеля превышает 12,5 Ом. Отображает результаты на одном устройстве

Тональные сигналы

Генерирование сигналов Intellitone™ и обычных аналоговых сигналов

PoE

Определяет наличие устройств 802.3af, at, bt и «опрашивает» их.

Технические характеристики

Тестируемые типы кабелей

Витая пара: UTP, FTP, SSTP

Проверка длины

Диапазон: 460 м (1500 футов) Разрешение: 0,3 м (1 фут) Типовая точность: ± 4 % или 0,6 м (2 футов), в зависимости от того, что больше. Погрешность NVP — дополнительная ошибка. Калибровка: Задаваемая пользователем NVP для витой пары. Возможность определять актуальную NVP при известной длине кабеля.

Проверка схемы разводки

Обнаружение неисправностей в отдельных проводах, короткие замыкания, перепутанные провода, разделенные пары и до семи идентификаторов адаптеров на дальнем конце. На экране отображается схема разводки в пропорциональном масштабе для визуальной индикации примерного местонахождения неисправностей.

Обнаружение портов Ethernet

Проверка заявленной скорости 802,3 портов Ethernet: 10 Мбит/с, 100 Мбит/с, 1 Гбит/с, 2,5 Гбит/с, 5 Гбит/с и 10 Гбит/с.

Генератор тонального сигнала

Поддержка генерации тонального сигнала и составление кабельной схемы с помощью цифрового детектора IntelliTone™ от Fluke Networks.

Генерация четырех тонов, совместимых с типовыми аналоговыми детекторами.

Функция SmartTone™ обеспечивает положительную идентификацию кабелей в пучках при использовании детектора IntelliTone или аналогового детектора.
