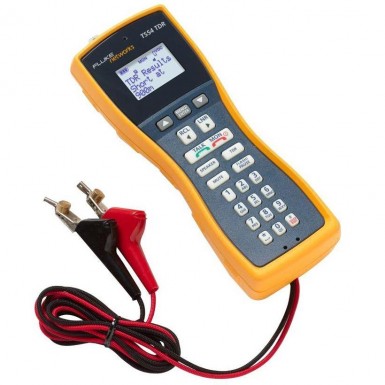

Fluke Networks TS54 TDR - тестовая трубка монтера со встроенным рефлектометром для определения повреждений Кабеля. Снабжена тональным генератором для "прозвонки кабеля". Идеально подходит для работы с аналоговыми и цифровыми линиями. TS53 PRO снабжена технологиями RainSafe™ (водонепроницаемость), DropSafe™ (противоударность) и DataSafe™ (безопасна для цифровых линий), все это в новом, прочном корпусе устройства. Трубка оснащена ЖК экраном для отображения номера вызывающего абонента, напряжения и силы тока.
| Артикул | Комплект поставки | |
|
FL-TS54-A-09-TDR |
Тестовая трубка TS54 + TDR, крокодилы с игольчатой площадкой для прокола изоляции |
|
|
FL-TS54-BANA |
Тестовая трубка TS54 + TDR, с вилкой типа «банан» размером в 4 мм, особо широкие зажимы типа «крокодил», тестовые датчики, карабин для крепления к ремню. |
|
|
TS54 TDR |
TS52 PRO (не поставляется) |
TS25D |
TS22A (не поставляется) |
TS30 |
TS19 |
|---|---|---|---|---|---|---|
Основные функции |
||||||
|
Звуковой сигнал при вызове |
+ |
+ |
+ |
+ |
+ |
+ |
|
Высокоомное подключение «монитор» |
+ |
+ |
+ |
+ |
+ |
+ |
|
Индикация полярности линии |
+ |
+ |
+ |
+ |
+ |
+ |
|
Тональный и импульсный режим |
+ |
+ |
+ |
+ |
+ |
+ |
|
Повтор последнего номера |
+ |
+ |
+ |
+ |
+ |
+ |
|
Сохранение номеров в памяти |
+ |
+ |
+ |
+ |
|
|
Дополнительные функции |
||||||
|
Обнаружение обрывов, КЗ, (TDR) |
+ |
|
|
|
|
|
|
LCD экран с подсветкой |
+ |
+ |
+ |
|
|
|
|
Определение номера абонента |
+ |
+ |
+ |
|
|
|
|
Кнопка Mute |
+ |
+ |
+ |
+ |
+ |
|
|
Кнопка паузы |
+ |
+ |
+ |
+ |
|
|
|
Батареи для питания динамика |
+ |
+ |
+ |
+ |
|
|
|
Громкоговоритель (односторонний) |
+ |
+ |
+ |
+ |
|
|
|
Спикерфон (двухсторонняя связь) |
+ |
+ |
|
+ |
|
|
|
Разъем для гарнитуры |
+ |
|
+ |
|
|
|
|
Соответствует Bellcore |
+ |
+ |
|
+ |
+ |
|
|
Защитная блокировка данных |
+ |
+ |
+ |
|
|
|
|
Подавление блокировки данных |
+ |
+ |
+ |
|
|
|
|
Технология фильтрации DSL/POTS |
+ |
+ |
+ |
|
|
|
|
Измерение/индикация напряжения |
+ |
+ |
+ |
|
|
|
|
Измерение/индикация тока |
+ |
+ |
+ |
|
|
|
|
Измерение частоты |
|
|
|
|
|
|
|
Блокировка и преодоление высокого импеданса (DataSafe Pro) |
+ |
+ |
+ |
|
|
|
|
Декодирование цифр DTMF |
+ |
+ |
+ |
|
|
|
|
Тональный генератор |
+ |
|
+ |
|
|
|
|
Подача разговорного напряжения |
|
|
+ |
|
|
|
Защитные функции |
||||||
|
Защита от повышенного напряжения |
+ |
+ |
+ |
+ |
+ |
|
|
Защита от повышенного тока |
+ |
+ |
+ |
+ |
+ |
|
|
Ударопрочность |
+ |
+ |
|
+ |
+ |
|
|
Защита от дождя |
+ |
+ |
|
+ |
+ |
|
|
Водонепроницаемость (MIL-STD-810E) |
+ |
+ |
|
|
|
|
Электрическая часть |
|
| Диапазон тока (при подключении к линии) | 10 мА - 100 мА |
Сопротивление постоянному току |
|
| При подключении к линии | 150 Ω (номинал) |
| При отключении от линии | >3 МОм |
Импеданс по переменному току |
|
| При подключении к линии | 600 Ω номинал; 300 Гц – 3400 Гц |
| При отключении от линии | >120 кОм; 300 Гц - 3400 Гц |
| Гарнитура с полным электрическим сопротивлением | 32 Ом |
Выходной сигнал при импульсном наборе |
|
| Частота импульсов | 10 импульсов в секунду ±1 импульс в секунду |
| Соотношение длительности сигналов отбоя/ответа абонента | 60/40 |
| Межсерийный интервал | >300 мс |
| Сопротивление в течение разъединения | >100 кОм |
Выходной DTMF-сигнал |
|
| Погрешность тональной частоты | ±1,5 % максимум |
| Уровень тонального сигнала | -3 дБм (комб.) (типичное значение) |
| Расхождение между высоким и низким тоном | 2 дБ ± 2 дБ |
| Скоростной набор | |
| Объем памяти | 9 ячеек для номеров, количеством цифр до 23, скоростного набора и 1 ячейка для последнего набранного номера |
| Продолжительность PBX Pause | Программируемая пользователем; по умолчанию 4 с. |
| Продолжительность сигнала отбоя | Программируется пользователем; по умолчанию - 500 мс |
| Задержка автоматического отключения | Программируется пользователем; по умолчанию - 2 минуты |
Измерение напряжения |
|
| Диапазон | от 4 В до 140 В постоянного тока |
Измерение тока |
|
| Диапазон | 0 мА - 100 мА |
Динамическая рефлектометрия |
|
| Диапазон | до 914 м |
| Точность | ±2 м ±5 % |
| Подсветка SmartTone | |
| Частоты | Стабильный тон: 950 Гц: |
Мощность |
|
| Тип батареек | Щелочная батарея 9 В |
Физические характеристики |
|
| Размеры | 211 мм x 81 мм x 66 мм (без ремня) |
| Масса | 0,53 кг (без зажима для ремня) |
| Водостойкость | Набор тестирования водоустойчив и имеет рейтинг IP64 |
Внешние условия |
|
| Разговор по телефону и набор номера | от -30°C до 60°C |
| Работа ЖК-дисплея | от -25°C до 60°C |
| Хранение | от -30°C до 66°C |
| Высота над уровнем моря | 3 000 м. максимум |
| Относительная влажность | 95% при 30°C, 75% при 40°C, 45% при 50°C, 30% при 60°C |
Безопасность |
|
| Соответствует требованиям нормативов | Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04, UL 61010-1 (2004) и IEC 61010-1:2010 для категории измерений I, максимум 300 В постоянного тока, 2 степени загрязнения |
| Максимальное переходное напряжение | 1500 В |
| Электромагнитная совместимость | Удовлетворяет требованиям EN61326-1 |
| Примечание. Характеристики могут быть изменены без предварительного уведомления. | |
