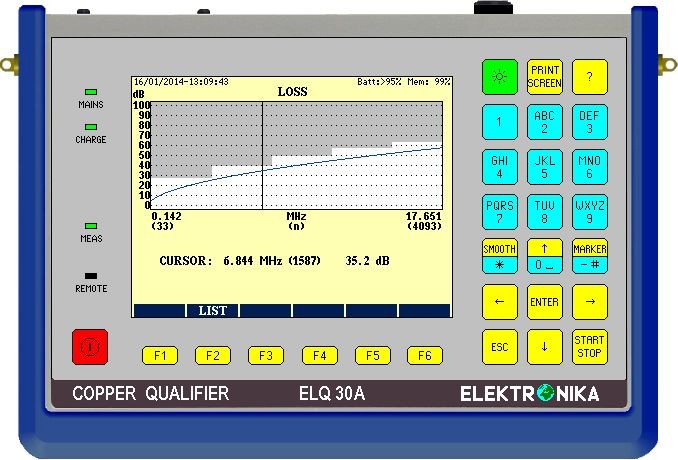

Elektronika ELQ 30A+

код: 16838

Elektronika ELQ 30A+
384 608 грн.

Купити
Швидке замовлення

(:0)
голосувати

Знайшли дешевше?

Оплата

  • Готівковий розрахунок
  • Безготівковий розрахунок (ПДВ)

Доставка

  • Самовивіз
  • Адресна доставка
  • На склад поштового перевізника

Гарантія

  • Від виробника
  • Обмін/Повернення протягом 14 днів

Elektronika ELQ 30A+ - удобный и многофункциональный анализатор цифровых абонентских линий. Он позволяет провести детальную диагностику медной линии и организовать высокоскоросной канал передачи данных на базе xDSL технологий. Анализатор имеет широкие функциональные возможности в базовом варианте, а также множество аппаратных и программных опций.

Функциональные возможности анализатора Elektronika ELQ 30A+

  1. ОЦЕНКА КАЧЕСТВА ЛИНИЙ xDSL
  • предварительная оценка медных пар с помощью измерений физических параметров до 35 МГц перед установкой модемов VDSL, V+, ADSL 2+, ADSL, SHDSL
  • оценка качества линии с немедленной индикацией PASS/FAIL (соответствия/несоответствия)
  • автоматические (в режиме ведущий-ведомый) последовательности измерений
  • оценка вносимого затухания с одного конца
  • прогнозирование достижимой скорости передачи данных
  • заранее программируемые маски допусков
    • Дополнительные опции:
      •  Измерение ESEL до 120 дБ.
      • Схемы допусков в зависимости от DPBO ESEL и DPBO MUS.
      • Схемы допусков в зависимости от UPBO и расчет скорости передачи данных.
      • Специальный метод измерений для векторных линий без мешающих влияний.
      • Одностороннее измерение линии с оценкой затухания и скорости передачи данных.
      • Долговременное измерение спектрограммы
      • Спектральная характеристика в качестве опорной

2. ОЦЕНКА КАЧЕСТВА ЦЕПЕЙ ТОНАЛЬНОЙ ЧАСТОТЫ

  • аналоговые измерения арендованных и коммутируемых каналов от 20 Гц до 20 кГц
  • аналого-аналоговые измерения на системах с ИКМ
  • удержание соединения и набор номера при тестировании коммутируемого канала
  • встроенный громкоговоритель и микрофон, служебный телефон
  • возможность мониторинга без нарушения связи разговора/прослушивания и голосовой связи
  • тестирование обычных каналов и каналов специального качества
    • Дополнительные опции:
      • кратковременный анализ перепывов
      • измерение искажений группового времени
      • измерение фазового джиттера и отклонения частоты
      • одновременный подсчет: скачков амплитуды/фазы, перерывов, импульсных помех

3. ОПРЕДЕЛИТЕЛЬ МЕСТА ПОВРЕЖДЕНИЯ РЕФЛЕКТОМЕТРОМ - дополнительная опция

  • определение места обрыва и короткого затухания
  • определение места параллельных отводов, приводящих к низкой скорости передачи данных
  • определение места разбитости, приводящих к переходным разговорам
  • долговременные измерения для определения места плохих контактов

4. AC-DC МОСТ ДЛЯ ОПРЕДЕЛЕНИЯ МЕСТА ПОВРЕЖДЕНИЯ - дополнительная опция

  • методы определения места повреждения по постоянному току (DC): Мюррея, 3-точечный, Кюпфмюллера, Кюпфмюллера с повторением
  • измерение омической асимметрии
  • измерение сопротивления по шлейфу и сопротивления изоляции
  • методы определения места повреждения по переменному току (AC): Перерывы, Кюпфмюллера с повторением
  • измерение емкости и емкостной асимметрии

Комплект поставки анализатора Elektronika ELQ 30A+

Код Наименование Количество
433-000-000P Базовый блок анализатора Elektronika ELQ 30A+ 1 шт.
Y 107-025 Адаптер питания от сети переменного тока 1 шт.
355-140-000B Аккумуляторная батарея 1 шт.
Y 146-019 USB накопитель 1 шт.
Y 107-389 USB кабель 1 шт.
  Комплект измерительных кабелей Y 107-444; Y 107-445; Y 107-458 1 компл.
SW  433-510-000 ПО для передачи результатов измерения на ПК 1 шт.
OM 433-000-000 Инструкция по эксплуатации 1 шт.
CC 433-000-000 E Сертификат заводской калибровки 1 шт.
Y 147-014 Кейс для транспортировки 1 шт.

Сравнительная таблица анализаторов Elektronika ELQ 30A+, AnCom A7

Параметр ACT ELQ 30A+ AnCom A7
Код по каталогу   ELK-ELQ 30A+ ANC-333100
Частотный диапазон 30 МГц 35 МГц 4 МГц
Односторонние измерение
Передача синусоидального сигнала да да да
Выборочный прием да да да
Широкополосный прием   да
Измерение переходных влияний на ближнем конце (NEXT) да да да
Одностороннее измерение вносимых потерь да да да
LCL да да да
Измерение импеданса   да да
Измерение возвратных потерь да да
Измерение взвешенных шумов да да да
Анализатор спектра да да да
Использование эталонной спектрограммы   опция
Длительное измерение спектрограммы   да
Измерение импульсных шумов да да да
Измерение микро перерывов опция опция да
Импульсный рефлектометр опция опция да
Автоматические измерения из конца в конец
Проведение тестирования по предварительно запрограммированным шаблонам да да да
Проведение тестирования с зависимыми шаблонами ESEL (электрическая длина на стороне станции)   опция
Программа для редактирования параметров ПК   опция
Двустороннее измерение вносимых потерь да да да
Анализ спектра шумов да да да
Расчет битовой нагрузки   да да
Достижимый расчет битрейта да да да
Измерение LCL да да да
Измерение возвратных потерь да да
Измерение импеданса   да да
Измерение переходных влияний на ближнем конце (NEXT) да да да
Измерение переходных влияний на дальнем конце (FEXT) да да да
Измерение электрической длины на стороне станции (ESEL)   опция
Параметр ACT ELQ 30A+ AnCom A7
Диагностика кабельной линии и локализация повреждений мостом постоянного и переменного тока
Быстрые измерения DMM
Измерение постоянного и переменного напряжения опция опция
Измерение постоянного и переменного тока опция опция
Измерение сопротивления шлейфа опция опция
Измерение сопротивления изоляции опция опция
Автоматические тестовые последовательности
Быстрый тест в автоматическом режиме (Quick Test)   опция
Автоматическое тестирование качества (QualityTest)   опция
Автоматический тест состояния пары   опция
Диагностика кабельной линии мостом переменного тока
Измерение емкости пары опция опция да
Измерение емкости пара + земля   опция
Измерение емкостного баланса   опция
Измерение микро прерываний   опция
Диагностика повреждений методом Кюпфмюллера   опция
Диагностика повреждений мостом постоянного тока
Измерение сопротивления шлейфа пары опция опция
Измерение сопротивления шлейфа (пара + земля)   опция
Измерение разности сопротивлений (резистивного баланса) опция опция
Измерение сопротивления изоляции опция опция
Диагностика повреждений методом Мюррея   опция
Диагностика повреждений методом Кюпфмюллера   опция
Диагностика повреждений повторным методом Кюпфмюллера   опция
Библиотека кабелей
Параметры сохраненного стандартного кабеля   опция
Возможность добавления дополнительных кабелей пользователем   опция
Удаленное управляемое устройство организации шлейфа   опция
Диагностика кабельной линии и локализация повреждений импульсным рефлектометром (TDR)
Диагностика одной пары опция опция да
Диагностика двух пар одновременно опция опция
Сравнение снятой рефлектограммы с сохраненной в памяти   опция
Диагностика плавающих неисправностей (появляющихся на небольшой промежуток времени) - мониторинг на протяжении длительного промежутка времени опция опция
Диагностика и локализация мест возникновения переходных наводок (XTALK) опция опция
Дополнительные аппаратные опции
Активный высокоимпедансный пробник   да да
Направленный ответвитель ER20 4 - 2200 кГц   да
Направленный ответвитель ER20 50 кГц - 18 МГц   да
Другое
Встроенное устройство связи с удаленным прибором   переговорное устройство
Адаптер питания от автомобильного прикуривателя   да да

Технические характеристики Elektronika ELQ 30A+

Параметр Значение
Передатчик
Выходы (симметричные)
  • от 10 кгц до 35 МГц.........................100, 135, 150 Ом
  • от 200 Гц до 10 кГц........................................ 600 Ом
Частота
  • Диапазон частот ........................от 200 Гц до 35 Мгц
  • Разрешение по частоте ......................................1 Гц
  • Погрешность частоты............................. 2x10-6 ±1 Гц
  • Режимы передачи ..............................Одна частота/ MTTS/ Качание частоты
Выходной уровень
  • от 10 кГц до 35 MГц..........................+10 до –40 дБм
  • от 200 Гц до 10 кГц..................................+4 до –45 дБм
  • Разрешение по уровню................................... 0,1 дБ
Погрешность при 0 дБм
  • от 200 Гц до 10 кГц........................................ ±0,5 дБ
  • от 10 кГц до 5 MГц......................................... ±0,3 дБ
  • от 5 MГц до 35 MГц........................................... ±1 дБ
Приемник
Входы (симметричные)
  • от 10 кГц до 35 MГц. 100, 135, 150 Ом или Высокое
  • от 200 Гц до 10 кГц.................. 600 Ом или Высокое
Селективные измерения уровня
Частота
  • Диапазон частот ............................200 Гц до 35 MГц
  • Разрешение для частоты....................................1 Гц
  • Погрешность частоты............................. 2x10-6 ±1 Гц
Режимы приема Одна частота/MTTS/Свипирование
Ширина полосы
  • от 200 Гц до 10 кГц............................................20 Гц
  • от 10 кГц до 5 MГц..... 20, 200 Гц, 1,74, 1.95, 3,1 кГц
  • от 5 MГц до 18 MГц.......... 200 Гц, 1,74, 1.95, 3,1 кГц
  • от 18 MГц до 35 MГц................... 1,74, 1,95, 3,1 кг
Диапазон измерения (с шириной полосы 20 Гц)
  • от 10 кГц до 35 MГц.........................-120 до +10 дБм
  • от 200 Гц до 10 кГц............................-120 до +4 дБм
  • Разрешение по уровню................................... 0,1 дБ
Погрешность при 0 дБм
  • от 200 Гц до 10 кГц........................................ ±0,5 дБ
  • от 10 кГц до 5 MГц......................................... ±0,3 дБ
  • от 5 MГц до 35 MГц........................................ ±1,5 дБ
Широкополосные измерения уровня
Диапазон частот 200 Гц до 35 MГц
Диапазон измерения
  • от 10 кГц до 35 MГц...........................-50 до +10 дБм
  • от 200 Гц до 10 кГц..............................-50 до +4 дБм
  • Разрешение по уровню................................... 0,1 дБ
Погрешность при 0 дБм
  • от 200 Гц до 10 кГц........................................ ±0,5 дБ
  • от 10 кГц до 5 MГц......................................... ±0,3 дБ
  • от 5 MГц до 30 MГц........................................ ±1,5 дБ
Анализатор спектра
Диапазон частот от 200 Гц до 35 MГц
Импедансы линии
  • от 10 кГц до 35 MГц .....100, 135, 150 Ом или Высокий
  • от 200 Гц до 10 кГц ......................600 Ом или Высокий
Диапазон отображения до -140 дБм/Гц
Максимальный входной уровень
  • от 200 Гц до 10 кГц ............................................ +4 дБм
  • от 10 кГц до 35 MГц ......................................... +10 дБм
  • С высокоомным активным пробником............ +20 дБм
Число отображаемых частот 300
Сохранение результатов текущее содержимое дисплея
Оценка НОРМ, ПИК, СРЕД, S-СРЕД
Единицы дБм, дБм/Гц
Измерение продольной асимметрии
Импеданс
  • от 10 кГц до 35 MГц ........................... 100, 135, 150 Ом
  • от 200 Гц до 10 кГц ............................................ 600 Ом
Диапазон отображения от 0 до 70 дБ
Погрешность на 35 дБ
  • от 200 Гц до 100 кГц ............................................. ±2 дБ
  • от 100 кГц до 5 MГц .............................................. ±1 дБ
  • от 5 MГц до 30 MГц............................................ ±2,5 дБ
Измерение импеданса
Диапазон измерения
  • от 10 кГц до 35 MГц ...........................от 50 до 400 Ом
  • от 200 Гц до 10 кГц.............................от 300 до 1600 Ом
Погрешность
  • от 200 Гц до 10 кГц .................................. ± 10% ± 5 Ом
  • от 10 кГц до 18 MГц .................................... ±5% ± 5 Ом
  • от 18 MГц до 30 MГц................................. ±10% ± 5 Ом
Измерение затухания несогласованности
Импеданс
  • от 10 кГц до 35 MГц ........................... 100, 135, 150 Ом
  • от 200 Гц до 10 кГц ............................................ 600 Ом
Диапазон измерения от 0 до 40 дБ
Погрешность на 20 дБ
  • от 200 Гц до 18 MГц.................................................. ±2 дБ
Измерение вносимого затухания с одного конца
Диапазоны частот 1.5, 3, 9, 12, 18, 30, 35 MГц
Диапазон длины линии от 100 м до 6 км
Прямое измерение от 100 кГц до 6 MГц или до 45 дБ затухания кабеля
Экстраполяция свыше 6 MГц или свыше 45 дБ затухания кабеля
Вертикальная шкала от 0 до 80 дБ
Погрешность от 2 до 4 дБ
Измерение Next / затухания
Диапазон частот 200 Гц до 35 MГц
Импедансы
  • от 10 кГц до 35 MГц....100, 135, 150 Ом симметрич.
  • от 200 Гц до 10 кГц.....................600 Ом симметрич.
Режимы измерения Одна частота/ Качание частоты
Диапазон измерения NEXT до 80 дБ
ЗАТУХАНИЕ до 90 дБ
Измерение широкополосного шума
Диапазон частот 200 Гц до 35 MГц
Фильтры для измерения шума псофометрич. плоский 3,1 кГц, загражд.1020 Гц ADSL, ADSL 2+, VDSL 1 VDSL 2-8,VDSL 2-12, VDSL 2-17 VDSL 2-35
Время измерения выбирается от 1 с до 72 часов
Оценка
  • от 1 с до 1 мин..................................... квазианалоговая
  • свыше 1 мин ...............гистограмма с 60 инт. времени
Измерение импульсных помех
Ширина импульса >500 нс
Величина интервала 10 мс
Диапазон для порога 0 до −60 дБм
Максимальное число для подсчета 65000
Время измерения выбирается от 1 с до 72 часов
Оценка
  • от 1 до 30 с..................................................... цифровая
  • свыше 30 с...................гистограмма с 60 инт времени
Измерение микро перерывов
Измерительный сигнал 1020 Гц, от 0 до −30 дБм
Импеданс 600 Ом
Пороги ниже нормального уровня 3, 6, 10, 20 дБ
Погрешность установки порога
  • Для 3, 6, 10 дБ..................................................± 1 дБ
  • Для 20 дБ..........................................................± 2 дБ
Время измерения выбирается от 4 мин. до 72 часов
Категории перерывов
  • от 0,6 мс до 3 мс
  • от 3 мс до 30 мс
  • от 30 мс до 300 мс
  • от 300 мс до 1 мин.
  • >1 мин.
Оценка Относ. длительность, сек. с ошибками Число + распределение во времени / категория
Фазовый джиттер и погрешность частоты(O.91)
Измерительный сигнал 1020 Гц, от 0 до −30 дБм
Диапазон размах (пик-пик) от 0,2 до 30,0 град
Фильтр от 4 до 300 Гц
Одновременный подсчет событий
Время измерений 5, 15, 30, 60 мин.
Измерительный сигнал 1020 Гц, 0 до −30 дБм
Максимальное число подсчета для каждого счетчика 65000
Счетчик скачков амплитуды (O.95)
  • Диапазон установки порога ........................от 2 до 9 дБ
  • Защитный интервал .................................................4 мс
  • Мертвое время ..............................................125 ±25 мс
  • Мертвое время после перерыва (падение >10 дБ) . 1 с
Счетчик скачков фазы (O.95)
  • Диапазон установки порога .........................от 5 до 45 °
  • Защитный интервал .................................................4 мс
  • Мертвое время ..............................................125± 25 мс
Счетчик перерывов (O.61)
  • Пороги.................................................................6, 10 дБ
  • Защитный интервал .................................................2 мс
  • Мертвое время ....................................................3 ±1 мс
Счетчик импульсных помех (O.71)
  • Фильтр..................................................загражд. 1020 Гц
  • Защитный интервал ............................................. 20 мкс
  • Мертвое время ..............................................125 ±25 мс
  • Диапазон установки порога ................. от 0 до −50 дБм
Искажения группового времени (O.81, прил. I)
Измерительный сигнал 36MTT, от 200 до 3700 Гц
Выходной уровень -20 дБм/тон (пик.3 дБм)
Диапазон входных уровней от -50 до −10 дБ/тон
Диапазон искажений группового времени от 0 до 5 мс
Разрешение 1 мкс
Измерение рефлектометром (TDR)
Режимы измерения
  • Кратковременный для одной пары ............................L1
  • Долговременный для одной пары..........................L1LT
  • Сравнение с памятью ................................L1 & M, L1-M
  • Определение точки переходов ........Tx на L2, Rx на L1
Импеданс 100 Ом
Пределы измерения от 16 м до 32 км
Увеличение масштаба (лупа) от 1 до 5
Диапазон усиления от 0 до 90 дБ
Амплитуда импульса ~3 В
Ширина импульса от 6 нс до 6 мкс
Скорость распространения

V.........................................................от 90 до 299 м/мкс

V/2......................................................от 45 до 150 м/мкс

PVF.......................................................... от 0,3 до 0,999

Погрешность................................................ ±0,5 % ±1 м
Имитатор телефона
Набор номера импульсный и тоновый
Сохранение телефонных номеров обеспечивается
Индикация
  • Напряжение линии........................................... до 100 В
  • Ток линии ........................................................до 100 мA
  • Напряжение посылки вызова ..............размах до 100 В
Эхо-тест
Диапазон измерения от 0 до 2500 мс
Разрешение 5 мс
Диапазон отображения от 0 до -90 дБ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОСТА AC-DC
ОПРЕДЕЛЕНИЕ МЕСТА ПОВРЕЖДЕНИЯ
Напряжение
  • DC-напряжение. .................................................до 400 В
  • AC-напряжение...........................................до 250 Вэфф
  • Погрешность.....................................................±3 % ±1 В
  • Диапазон частот ..................................... от 15 до 300 Гц
  • Входное сопротивление .............................1 или 2 MОм
Сопротивление по шлейфу
  • Диапазон измерения......................... от 1 Ом до 10 кОм
  • Погрешность............................................±0,3 % ±0,1 Ом
Омическая асимметрия
  • Диапазон сопр. по шлейфу............от 5 Ом до 5000 Ом
  • Погрешность ....................................±0,2% от Rl ±0,2 Ом
Сопротивление изоляции
  • Диапазон измерения.................от 10 кОм до 1000 MОм
  • Измерительное напряжение...................................100 В
  • Погрешность
    • От 10 кОм до 300 MОм......................от 2 до 5 % ±1 кОм
    • Свыше 300 MОм.........................................10 % ±1 MОм
Емкость
