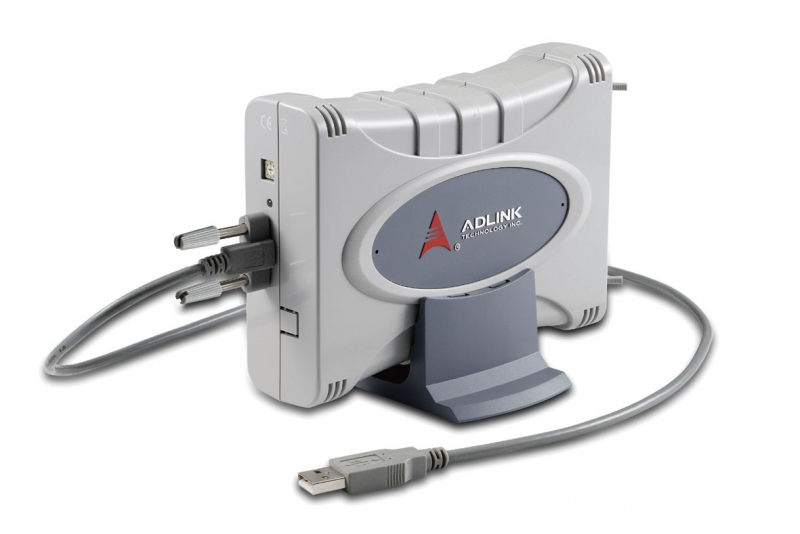

Модуль ввода-вывода USB, 4xAI 2 кГц, 4xDI, 2xDO
Производитель
-
Имя:
-
ADLink
Конструктивное исполнение
-
Конструкция корпуса:
-
Пластиковый корпус
-
Вид монтажа:
-
Настольный, Монтаж на DIN-рейку
Интерфейсы ввода-вывода
-
Портов USB v2.0:
-
1
Аналоговый ввод
-
Каналов аналогового ввода:
-
4
-
Дифференциальных каналов:
-
4
-
Диапазон входного сигнала по напряжению:
-
+/-2.5 В, +/-25 В, +/-12.5 В
-
Диапазон входного сигнала по току:
-
-20...+20 мА
-
Подключаемый потенциометр:
-
0...25 кОм
-
Подключаемое термосопротивление:
-
Pt100, Pt1000
-
Подключаемая термопара:
-
J: -210...+760 °С, K: -270...+1372 °С, T: -270...+400 °С, E: -270...+1000 °С, R: 0...1768 °С, S: 0...1768 °С, B: 0...1820 °С, N: -270...+1300 °С
-
Подключаемый тензодатчик:
-
4-х проводный тензодатчик Full Bridge, Тензодатчик Half Bridge
-
Частота выборки АЦП:
-
2 кГц
-
Разрядность АЦП:
-
24 Бит
Дискретный ввод
-
Всего каналов дискретного ввода:
-
4
-
Логическая 1 контакта с внешним питанием:
-
5 ... 5 В
-
Логический 0 контакта с внешним питанием:
-
0 ... 0 В
Дискретный вывод
-
Всего каналов дискретного вывода:
-
2
-
Выходное напряжение:
-
0 ... 5 В
Счетчики
-
Каналов измерения частоты/импульсов:
-
1
-
Напряжение логической 1, без изоляции:
-
5 ... 5 В
-
Напряжение логического 0, без изоляции:
-
0 ... 0 В
-
Разрядность счетчика:
-
32 Бит
-
Максимальная частота:
-
80 МГц
Вывод частотных/импульсных сигналов
-
Каналов вывода частоты:
-
1
-
Диапазон выходных частот:
-
0 ~ 5 МГц
Разъемы и кабели
-
Разъемы:
-
20-pin box header
-
Кабели в комплекте:
-
Кабель 2 M USB Type A в USB Mini-B
Требования по питанию
-
Входное напряжение питания DC:
-
5 ... 5 В
Условия эксплуатации
-
Температура эксплуатации:
-
0 ... 55 °С
-
Влажность:
-
5 ... 95 %
Условия хранения
-
Температура:
-
-20 ... 70 °С
Габариты
-
Ширина:
-
42 мм
-
Высота:
-
114 мм
-
Глубина:
-
157 мм
