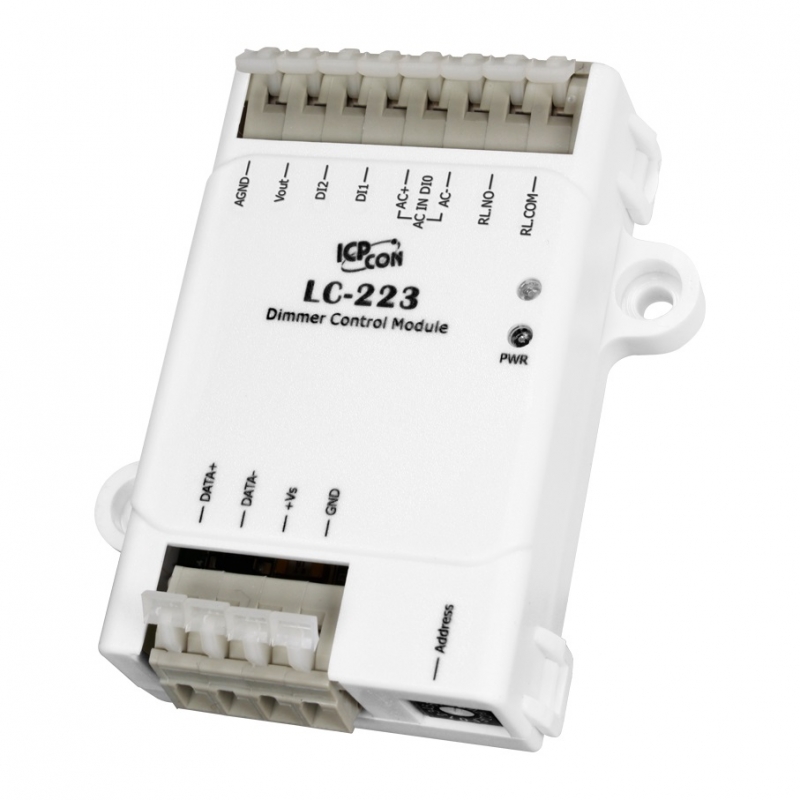

Модуль управления освещением, функция управления диммером, 1-канал аналогового выхода, 1 канал дискретного ввода, 1 канала релейного вывода, DCON, Modbus RTU, 2 входа сухой контакт
Производитель
-
Имя:
-
ICP DAS
Конструктивное исполнение
-
Конструкция корпуса:
-
Пластиковый корпус
-
Вид монтажа:
-
Монтаж на стене
Интерфейсы ввода-вывода
-
COM портов RS-485:
-
1
-
Максимальная скорость COM-портов RS-485:
-
115200 Бит/с
-
Разъемы COM-портов:
-
Клеммная колодка
Промышленные интерфейсы/протоколы
-
Поддержка Modbus RTU:
-
Slave
-
Поддержка DCON:
-
Slave
Аналоговый вывод
-
Каналов аналогового вывода:
-
1
-
Диапазон выходного сигнала по напряжению:
-
0...10 В
-
Диапазон выходного сигнала по току:
-
0...20 мА, 4...20 мА
-
Разрядность ЦАП:
-
12 Бит
-
Точность выходного сигнала:
-
0.1 %
Дискретный ввод
-
Всего каналов дискретного ввода:
-
3
-
Тип:
-
Сухой контакт, Контакт с внешним питанием
-
Логическая 1 контакта с внешним питанием:
-
80 ... 240 В
-
Логический 0 контакта с внешним питанием:
-
0 ... 45 В
-
Логическая 1 контакта типа сухой контакт:
-
Замкнут на GND
-
Логический 0 контакта типа сухой контакт:
-
Разомкнут
Дискретный вывод
-
Всего каналов дискретного вывода:
-
1
-
Реле с нормально разомкнутыми контактами (А):
-
1
-
Максимальный коммутируемый ток для реле с контактами (А):
-
16А при 250В переменного тока, 10А при 30В постоянного тока
Разъемы и кабели
-
Разъемы:
-
Винтовые клеммы
Требования по питанию
-
Входное напряжение питания DC:
-
10 ... 30 В
-
Потребляемая мощность:
-
1.4 Вт
Условия эксплуатации
-
Температура эксплуатации:
-
-25 ... 75 °С
-
Влажность:
-
10 ... 90 %
Условия хранения
-
Температура:
-
-30 ... 75 °С
Габариты
-
Ширина:
-
52 мм
-
Высота:
-
98 мм
-
Глубина:
-
27 мм
Стандарты и сертификаты
-
Электромагнитная совместимость (EMS):
-
МЭК 61000-4-2, МЭК 61000-4-4
