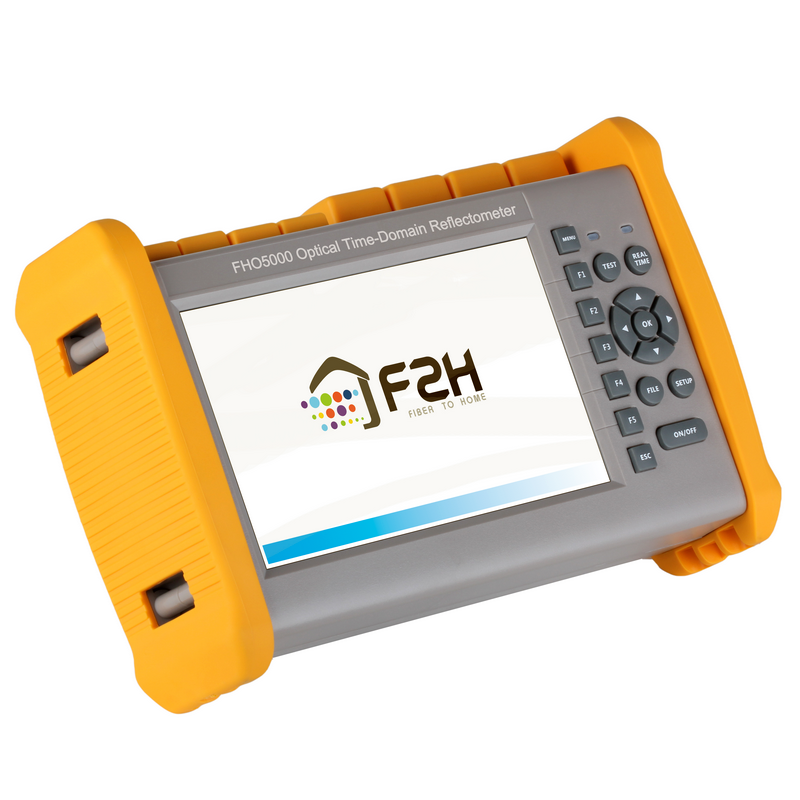

Grandway FHO5000-T43F-LS-PM-TS-FM – оптический рефлектометр (OTDR) нового поколения, предназначенный для диагностики волоконно-оптических линий связи городского и магистрального масштаба. Рефлектометр обеспечивает высокую производительность и точность измерений, предназначен для работы с одномодовым волокном дальностью до 130км. Компактные размеры и продуманный дизайн делает работу с прибором простой и удобной для пользователей с любым уровнем подготовки.
Grandway FHO5000-T43F-LS-PM-TS-FM посылает в оптическое волокно импульсы света, которые отражаясь от различных неоднородностей возвращаются в приемопередающий порт прибора с различной временной задержкой и уровнем мощности. На основе данной информации на экране прибора стоится рефлектограмма, на которой отображаются все обнаруженные события такие как: соединение коннекторов, оптическая сварка, макроизгиб, сплиттер, конец волокна. Для каждого события определяется расстояние и затухание.
Встроенный порт определителя обрывов VFL предоставляет возможность провести визуальный контроль состояние волокна. В волокно подается свет красного спектрального диапазона на длине волны 625нм, который проходит сквозь оболочку волокна в местах ее повреждения и на макроизгибах, тем самым, позволяя визуально локализовать проблемные участки.
| Параметр | Значение | |||||
| Длина волны | 1310/1550/1625 фильтр нм | |||||
| Динамический диапазон | 43/41/41 дБ | |||||
| Мертвая зона по затуханию (ADZ) | 5 м | |||||
| Мертвая зона по событиям (EDZ) | 1 м | |||||
| Ширина импульса | 3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс | |||||
| Количество точек выборки | 128 000 | |||||
| Разрешение по расстоянию | Минимум 0,25 м | |||||
| Линейность | ≤ 0,05 дБ/дБ | |||||
| Порог по потерям | 0,01 дБ | |||||
| Разрешение по потерям | 0,001 дБ | |||||
| Разрешение по расстоянию | 0,01 м | |||||
| Погрешность по расстоянию | ± (1 м + измеренное расстояние х 3 х 10-5 + разрешение по выборке) | |||||
| Определитель обрывов | 10 мВт, 2 Гц | |||||
| Тип оптического коннектора |
FC/PC
SC/PC, ST/PC, LC – опционально |
|||||
| Память | 40 000 рефлектограмм | |||||
| Интерфейсы |
RJ-45 - 1шт USB - 3шт (тип А - 2шт, тип B - 1шт) |
|||||
| Экран |
Цветной сенсорный TFT-LCD 7 дюймов |
|||||
| Питание |
Сеть 220 В или аккумулятор 6 часов работы от аккумулятора |
|||||
| Температура эксплуатации | -10 до +50 оС | |||||
| Температура хранения | -20 до +70 оС | |||||
| Габариты, мм | 253 × 168 × 73,5 | |||||
| Вес ( нетто) , кг | 1,5 | |||||
| Другие функции |
|
|||||
| Параметр | Значение |
| Тип фотодиода | InGaAs |
| Диапазон принимаемых длин волн | 800 – 1700 нм |
| Калиброванные длины волн | 850/1300/1310/1490/1550/1625 нм |
| Динамический диапазон | -70 до +10 дБм |
| Разрешение | 0,01 дБ |
| Точность измерения | ± 3,5дБ ±1нВт |
| Тип адаптера | FC/PC |
| Параметр | Значение |
| Режим работы | Через OTDR порт |
| Длины волн | 1310/1550 нм |
| Выходная мощность | -25 до 0 дБм |
| Точность | ± 0,5 дБ |
| Тип коннектора | FC/UPC по умолчанию или по типу коннектора OTDR порта |
Grandway FHO5000-T43F-LS-PM-TS-FM
