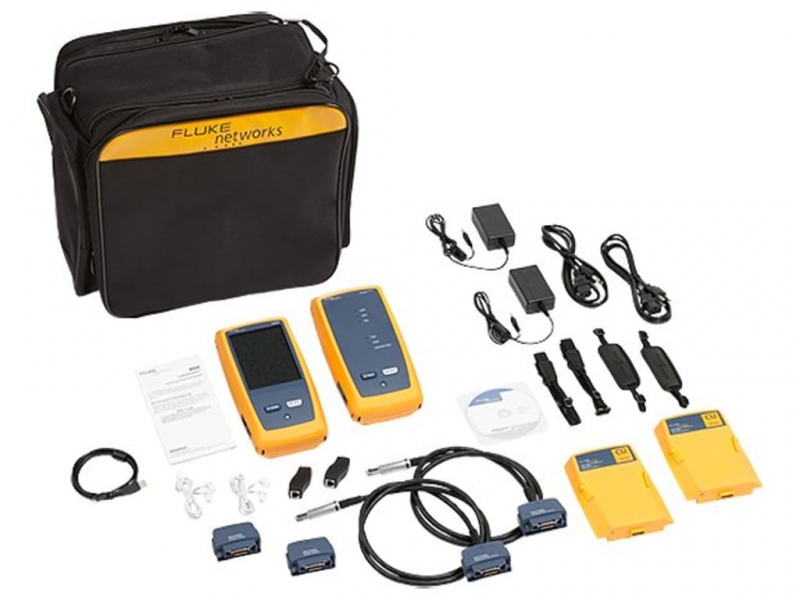

Fluke Networks DSX2-5000 INT

Типы кабелей

Кабели LAN с экранированной и неэкранированной витой парой

TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ω

ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ω и 120 Ω

Адаптеры со стандартным интерфейсом соединения

Адаптеры для тестирования Постоянной линии

Тип штекера: экранированный RJ45
Дополнительный тип штекера: Tera

Адаптеры для каналов

Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: Tera

Стандарты теста:

TIA

Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2

ISO/IEC

Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями

Максимальная частота

1000 МГц

Общие технические характеристики

Скорость автотеста

Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды. Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды

Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов)

Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)

Защита на входе

Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений

Дисплей

5,7 дюймовый LCD дисплей с емкостным сенсорным экраном

Корпус

Высокопрочный пластик с ударопоглощающим внешним корпусом

Размеры

Основной блок Versiv2 с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см)

Масса

Основной блок Versiv2 с установленным модулем DSX-5000 и элементом питания:   1,28 кг

Основной и удаленный модули:

Блок литиево-ионных батарей, 7,2 В

Типичный срок эксплуатации аккумулятора:

8 ч.

Время зарядки*

При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.

Поддерживаемые языки

Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский

Калибровка

1 год (калибровка, проведенная сервисным центром)

Параметры окружающей среды

Рабочая температура

От 0°C до 45 °C

Температура хранения

От -20° C до +50 °C

Рабочая относительная влажность

От 0 % до 90 %, от 0 °C до 35 °C
От 0 % до 70 %, от 35 °C до 45 °C

Вибрация

Случайная, 2 г, 5–500 Гц

Ударная нагрузка

Испытание на падение с высоты 1 м с модулем и адаптером и без

Безопасность

CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2

Рабочая высота над уровнем моря

4 000 м

Электромагнитная совместимость

EN 61326-1

Характеристики производительности**

Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов)

Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1.

Режимы тестирования класса FA

Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1.

Длина витой кабельной пары1

Без дистанционного управления

С дистанционным управлением

Диапазон

800 м

150 м

Разрешение

0,1м

0,1м

Точность

± (0,3 м + 2 %); 0 м до 150 м
± (0,3 м + 4 %); 150 м до 800 м

± (0,3 м + 2 %)

Задержка распространения

Без дистанционного управления

С дистанционным управлением

Диапазон

4000 нс

750 нс

Разрешение

1 нс

1 нс

Точность

± (2 нс + 2 %); 0 нс до 750 нс
± (2 нс + 4 %); 750 нс до 4000 нс

± (2 нс + 2 %)

Разница задержек

Диапазон

От 0 нс до 100 нс

Разрешение

1 нс

Точность

± 10 нс

Тестирование сопротивления контурного тока

Диапазон

0 Ом до 540 Ом

Разрешение

0,1 Ω

Точность

± (1 Ом + 1%)

Время восстановления после перегрузки

Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении.
