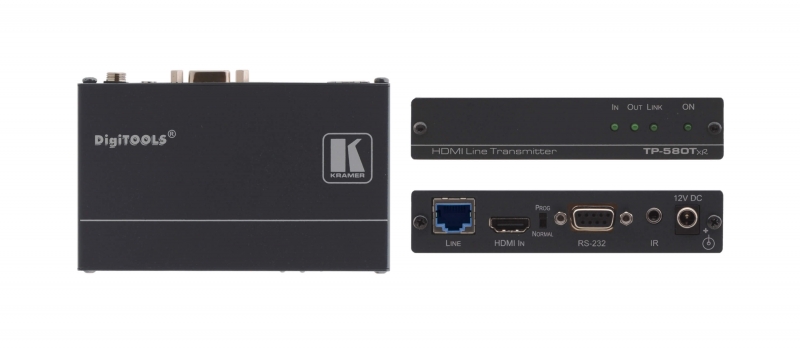

TP-580TXR, TP-580RXR — высококачественные передатчик и приемник сигнала HDMI, двунаправленного интерфейса RS-232 и инфракрасного интерфейса по кабелю на витой паре по технологии HDBaseT. TP-580TXR преобразует перечисленные сигналы в сигнал, пригодный для передачи по витой паре, который затем поступает на вход приемника TP-580RXR. Им выполняется обратное преобразование в исходные форматы. Приборы совместимы с другими приборами, использующими технологию HDBaseT, например, WP-580RXR. ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается. ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.
-
максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat7a23. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
-
поддержка разрешений 2K и 4K в обычном режиме
-
инфракрасный интерфейс, а также двунаправленная передача команд и данных через интерфейс RS-232, дающая возможность дистанционного управления удаленным устройством и получения данных о его состоянии
-
максимальная скорость передачи данных до 10,2 Гбит/с (3,4 Гбит/с на канал) в обычном режиме; 4,95 Гбит/с (1,65 Гбит/с на канал) в сверхдальнем режиме
-
дальность передачи до 130 м в обычном режиме, до 180 м в сверхдальнем режиме (с кабелем BC-DGKat623). Реальные значения могут снижаться при увеличении разрешения. Рекомендуется использовать только экранированный кабель (STP), где экран с обеих сторон припаян к заземлению
-
компактный корпус Kramer DigiTOOLSВ® (приборы серии TP). Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция).
-
светодиодные индикаторы выбора входа, состояния выхода, установленной связи, подачи питания
-
пропуск сигналов EDID/HDCP от источника к дисплею без изменений
-
пропуск сигнала 3D без изменений
-
технология HDBaseT
-
соответствие требованиям HDCP
-
совместимость с HDTV
|
Вход |
HDMI (1 вх.): разъем HDMI; ИК-сигнал (1 порт): 3,5-мм аудиорозетка; RS-232 (1 порт): 9-конт. разъем D-sub |
|
Выходы |
Витая пара HDBaseT (1 вых.): разъем RJ-45 |
|
Полоса пропускания |
Максимальная скорость передачи данных 10,2 Гбит/с (3,4 Гбит/c на графический канал) в обычном режиме; 4,95 Гбит/с (1,65 Гбит/c на графический канал) в сверхдальнем режиме |
|
Скорость передачи данных RS-232 |
до 115200 бит/с |
|
Соответствие стандарту HDMI |
Поддержка HDMI и HDCP |
|
Питание |
12 В, 295 мА |
|
Рабочая температура |
0В°...40В°C |
|
Температура хранения |
-40В°...+70В°C |
|
Относительная влажность воздуха |
От 10% до 90% без конденсации |
|
Габаритные размеры (Ш, Г, В) |
18,8 x 11,4 x 2,4 см |
|
Масса |
0,6 кг |
|
Принадлежности |
источник питания |
