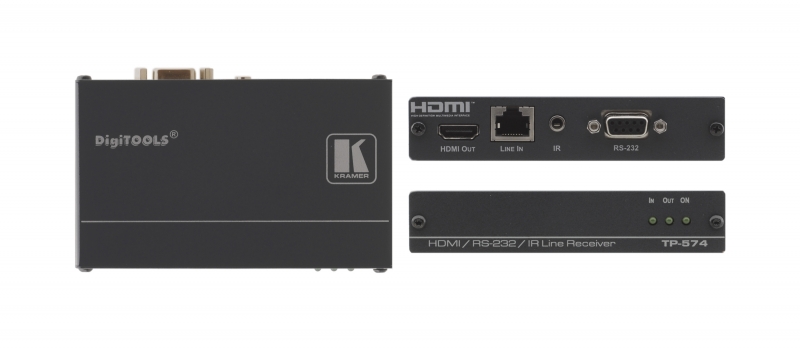

TP-574 - приемник сигнала HDMI, двунаправленных сигналов интерфейса RS-232 и сигналов инфракрасного управления по кабелю на витой паре. TP-573 преобразует входные сигналы в сигнал, пригодный для передаче по витой паре. Обратное преобразование выполняет приемник TP-574.ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.
-
компактный корпус Kramer DigiTOOLSВ®. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция).
-
рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
-
двунаправленная передача данных RS-232 и инфракрасного управления
-
максимальная длина линии передачи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723, длина линии с которыми составляет соответственно до 90, 90 и 100 м при разрешении 1080i, и до 30, 70 и 90 м при разрешении 1080p. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
-
соответствие требованиям HDCP
-
соответствие спецификации HDMI 1.3
-
максимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на канал)
-
совместимость с HDTV
|
Входы |
Витая пара (1 вх.) разъем RJ-45 |
|
Выходы |
HDMI (1 вых.) разъем HDMI |
|
Порты |
ИК (1 порт) двунаправленный, 3,5-мм аудиоразъем, RS-232 (1 порт) двунаправленный, 9-конт. разъем D-sub |
|
Полоса пропускания |
До 1,65 Гбит/с на графический канал |
|
Соответствие стандарту HDMI |
Поддержка HDMI 1.3 и HDCP |
|
Питание |
=12 В от TP-573 |
|
Габаритные размеры (Ш, Г, В) |
12,1 см х 7,2 см х 2,4 см |
|
Масса |
0,3 кг |
|
В комплекте |
Источник питания =12 В |
