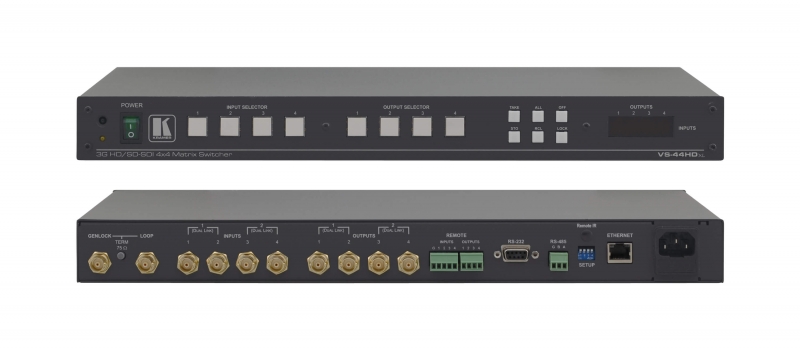

VS-44HDxl - высококачественный матричный коммутатор сигналов SDI стандартного (SMPTE 259M, SMPTE 344M) и высокого разрешений (SMPTE 292M), двухканальных сигналов (SMPTE 372M) и сигналов 3G HD-SDI (SMPTE 424M). Коммутация при использовании синхронизированных источников цифрового видеосигнала выполняется в интервале кадрового гасящего импульса в соответствии со стандартом SMPTE RP-168.
-
максимальная скорость передачи данных 3 Гбит/с
-
совместимость с HDTV
-
поддержка стандартов SD/HD-SDI, 3G HD-SDI и двухканального HD-SDI
-
использование технологии Kramer re-Klocking & Equalization для компенсации АЧХ кабеля и перетактирования восстанавливает сигнал при передаче по длинным линиям коммутация, синхронизируемая с внешним синхросигналом или входным видеосигналом
-
функция активного извещения Active Input Type Reporting - автоматическое включение подсветки кнопок выбора соответствующего входа при наличии видеосигнала с индикацией разрешения (зеленый цвет - стандартное SDI, синий - высокое HD-SDI)
-
ячейки памяти для хранения и быстрого вызова состояний ключей коммутатора
-
удобная кнопка Take - заданная последовательность переключений выполняется одним нажатием
-
разнообразие возможностей управления: с передней панели, через интерфейсы RS-232 и RS-485 (управляющая программа K-RouterВ® для Windows предоставляется бесплатно), с ИК-пульта (в комплекте), через сеть Ethernet, дистанционным замыканием контактов
-
вход синхронизации работает с двух- и трехуровневым синхросигналом
-
выбираемый режим терминирования линии синхросигнала
-
коммутация в интервале кадрового гасящего импульса (SMPTE RP-168)
-
возможность блокирования кнопок передней панели
-
универсальный источник питания ~100-240 В
-
корпус для установки в стандартную 19-дюймовую стойку (1U). В комплект входят монтажные уголки.
|
Входы |
SDI (4 вх.): SMPTE-259M/292M/424M, 75 Ом, разъемы BNC, Внешняя синхронизация (1 вх.): 75 Ом или высокий импеданс, двух- или трехуровневые синхроимпульсы, проходной |
|
Выходы |
SDI (4 вых.): SMPTE-259M, 292M, 344M, 75 Ом, разъемы BNC (восстановленный и перетактированный сигнал) |
|
Скорость передачи данных |
До 2,97 Гбит/с |
|
Максимальный размах выходного сигнала |
800 мВ (75 Ом) |
|
Органы управления |
Кнопки передней панели (блокируемые), RS-232, RS485, Ethernet, ИК-пульт, дистанционное замыкание контактов |
|
Питание |
Сеть ~100-240 В, 50/60 Гц, 22 ВА |
|
Габаритные размеры (Ш, Г, В) |
48,3 см x 17,8 см x 4,5 см (1U) |
|
Масса |
2,6 кг |
|
В комплекте |
Сетевой шнур и нуль-модемный адаптер |
