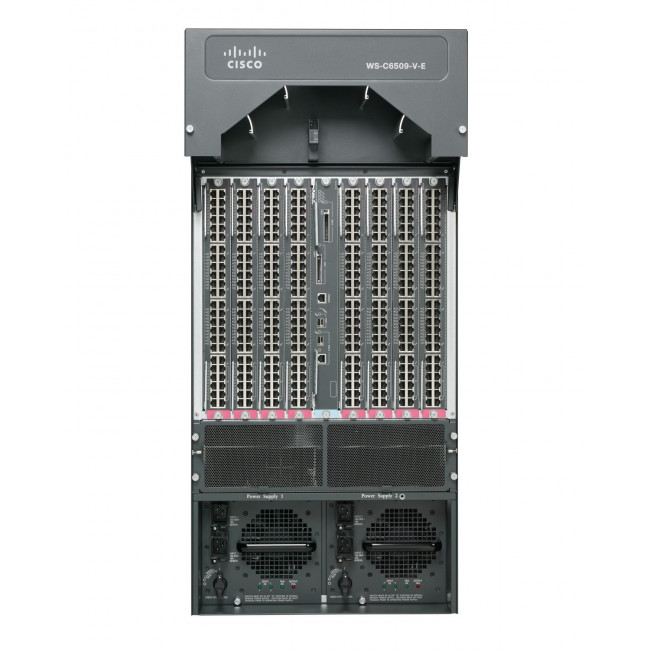

Cisco WS-C6509-V-E

Cisco Сatalyst 6500 серии – это семейство модульных коммутаторов с широкими возможностями конфигурирования. Семейство Cisco Catalyst 6500 включает в себя коммутаторы, имеющие высокую плотность портов GigabitEthernet и 10 GigabitEthernet. Они обеспечивают быстродействие на уровне нескольких сотен миллионов пакетов в секунду и могут работать в опорных сетях, обслуживающих несколько магистральных каналов с пропускной способностью, выполняя функции масштабируемого многоуровневого коммутатора для интеллектуальных корпоративных сетей и сетей провайдеров услуг.

Линейка Cisco Catalyst 6500 серии представлена шасси с разным количеством слотов для расширения (в зависимости от платформы),модулем управления (от него зависит производительность системы), линейными картами (от них зависит количество и типы портов), а также, блоками питания, вентиляторами охлаждения и др.

К основным особенностям устройств Cisco Catalyst 6500 можно отнести высокую плотность портов (до 529 портов GigabitEthernet илидо 180 портов 10 GigabitEthernet), пропускную способность от 150 до 720 mpps, многопротокольную маршрутизацию с аппаратной поддержкой IPv6 (Supervisor Engine 720) и Multiprotocol Label Switching (MPLS), поддержку технологий Cisco EtherChannel, IEEE 802.3ad и link aggregation, а также протоколов резервирования Hot Standby Router Protocol/Virtual Router Redundancy Protocol (HSRP/VRRP) и firewall на скорости 1Gbps. Также, коммутаторы Catalyst 6500 имеют поддержку различных интерфейсов, включая T1/E1 и FXS voice over IP (VoIP) для связи с сетями традиционной телефонии (PSTN), Channelized OC-48 и OC-3 packet over SONET (POS). Линейка Catalyst 6500 имеет широкий выбор линейный карт с разной плотностью портов и скоростями от 100Mbps до 40Gbps, а также модули управления (Supervisor) для обеспечения производительности системы.

Современные системные модули включают в себя подсистемы PFC (Policy Feature Card), которые выполняет аппаратную коммутацию (L2/L3/L4), пакетную фильтрацию посредством списков доступа (ACL) и реализует механизмы качества обслуживания (QoS), и MSFC(Multilayer Switch Feature Card), которые обеспечивает работу протоколов маршрутизации.
