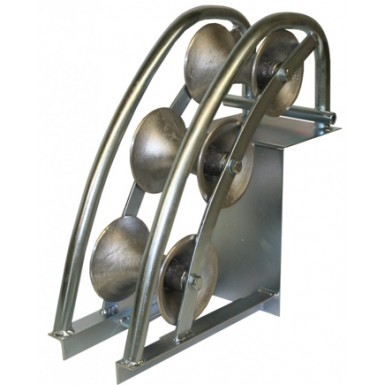

Katimex угловой вертикальный кабельный ролик для кабеля max Ø120мм (700×380×210мм)

Katimex 105002 – это угловой вертикальный кабельный ролик, который используется для равномерного распределения нагрузки и защиты оболочки кабеля при вводе/выводе последнего в колодец подземной кабельной канализации или кабельный канал.

Конструкция Katimex 105002 ограничивает радиус изгиба кабеля, что не допускает превышения минимального радиуса изгиба, а система роликов защищает изоляцию кабеля и способствует уменьшению необходимого тягового усилия для протяжки кабеля.

Рис. 1 – Способы установки вертикального кабельного ролика Katimex 105002

Для установки Katimex 105002 на люк кабельной канализации не требуются никакие дополнительные приспособления.

Для использования ролика в качестве ввода в кабельный канал, требуется вводной соединитель (опция). Вводной соединитель должен соответствовать диаметру трубы кабельной канализации.

Существует возможность установки вспомогательного направляющего ролика. Комплектующие для его крепления, приведены в таблице. Схема сборки приведена по ссылке.

Основные характеристики вертикального кабельного ролика Katimex 105002
