Greenlee М501

Greenlee M501 - компактный, простой и надежный трассоискатель, предназначенный для поиска и трассировки подземных металлических коммуникаций. Он способен идентифицировать и трассировать кабельные линии даже в случае невозможности прямого доступа к ним. M501 адаптирован для работы с коммуникациями протяженностью до 1200 м, находящимися на глубине до 2-х метров.

Основные функции трассоискателя Greenlee M501

• трассировка кабельных линий
• обследование участка на предмет наличия коммуникаций
• определение глубины залягания методом треугольника
• идентификация кабельной муфты
• локадизация ответвлений кабеля
• локализация обрыва кабельной линии

Принцип работы трассоискателя Greenlee M501

Передатчик генерирует сигнал частотой 447,5 кГц и подает его в кабель одним из трех методов:

• непосредственное подключение (используется в случае установки генератора на узле связи)
• при помощи индукционной клипсы (используется при при подключении генератора в кабельной канализации без вскрытия муфты или возле кабельного ящика)
• при помощи индуктивной антены (используется в случае, когда доступа к кабелю нет или в случае обследования участка на предмет наличия подземных коммуникаций)

Сигнал, распространяясь по кабелю, образует вокруг него электромагнитное поле, которое и можно зафиксировать приемником.

В шумной обстановке для прослушивания можно использовать дополнительные наушники.

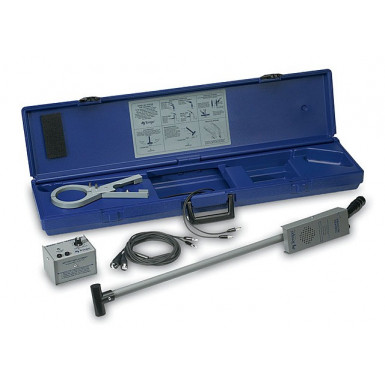

Комплект поставки трассоискателя Greenlee M501

• Генератор сигнала
• Кабель для непосредственного подключения генератора
• Индукционная клипса
• Приемник сигнала
• Кейс с излучающей индуктивной антеной

Технические характеристики трассоискателя Greenlee M501
