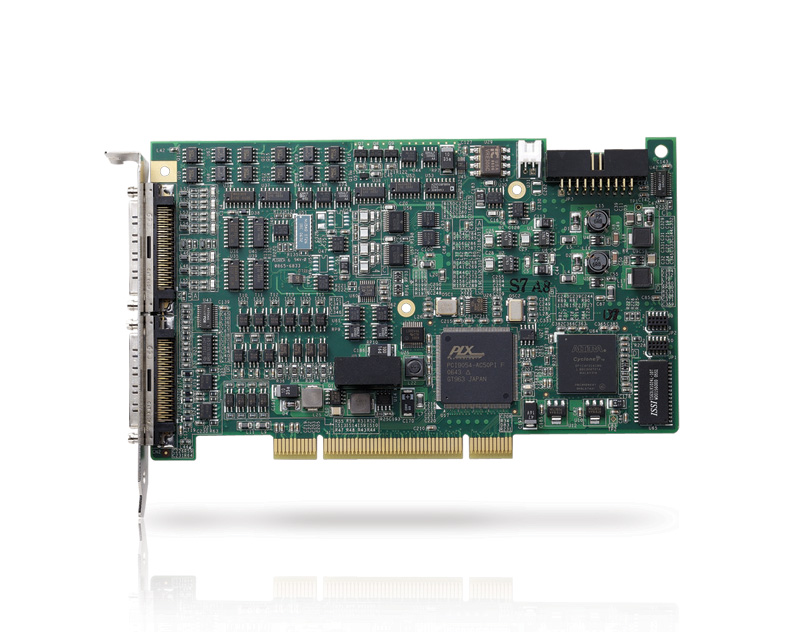

Плата ввода-вывода PCI, 4 каналов AI 24 бит 30 Гц, 2 канала AO 16 бит, 8 каналов DI с изоляцией, 8 каналов DO с изоляцией
Производитель
-
Имя:
-
ADLink
Архитектура
-
Системная шина:
-
Universal PCI
Аналоговый ввод
-
Каналов аналогового ввода:
-
4
-
Каналов с общим проводом:
-
4
-
Диапазон входного сигнала по напряжению:
-
+/-1.25 В, +/-2.5 В, +/-5 В, +/-10 В
-
Частота выборки АЦП:
-
30 кГц
-
Разрядность АЦП:
-
24 Бит
Аналоговый вывод
-
Каналов аналогового вывода:
-
2
-
Диапазон выходного сигнала по напряжению:
-
+/-10 В
-
Разрядность ЦАП:
-
16 Бит
Дискретный ввод
-
Всего каналов дискретного ввода:
-
8
-
Тип:
-
Контакт с внешним питанием
-
Приемник/Источник:
-
Приемник
-
Логическая 1 контакта с внешним питанием:
-
5 ... 24 В
-
Логический 0 контакта с внешним питанием:
-
0 ... 0.8 В
Дискретный вывод
-
Всего каналов дискретного вывода:
-
8
-
Тип:
-
Открытый коллектор
-
Приемник/источник:
-
Приемник
-
Выходное напряжение:
-
0 ... 5 В
-
Максимальный выходной ток:
-
300 мА
Счетчики
-
Каналов измерения частоты/импульсов:
-
3
-
Тип канала:
-
Дискретный ввод, Энкодер
-
Тип сигнала:
-
CW/CCW, Pulse/Dir
-
Разрядность счетчика:
-
24 Бит
-
Максимальная частота:
-
1 МГц
Вывод частотных/импульсных сигналов
-
Каналов вывода частоты:
-
3
-
Диапазон выходных частот:
-
0 ~ 1 МГц
Разъемы и кабели
-
Разъемы:
-
2x68-pin SCSI VHDCI
Программное обеспечение
-
Совместимость с операционными системами:
-
Windows XP, Windows 7, Linux OS
-
Инструментальная среда:
-
Visual Studio .NET 2005/2008, MATLAB, LabVIEW
Условия эксплуатации
-
Температура эксплуатации:
-
0 ... 55 °С
-
Влажность:
-
5 ... 95 %
Условия хранения
-
Температура:
-
-20 ... 70 °С
Габариты
-
Высота:
-
116 мм
-
Глубина:
-
156 мм
