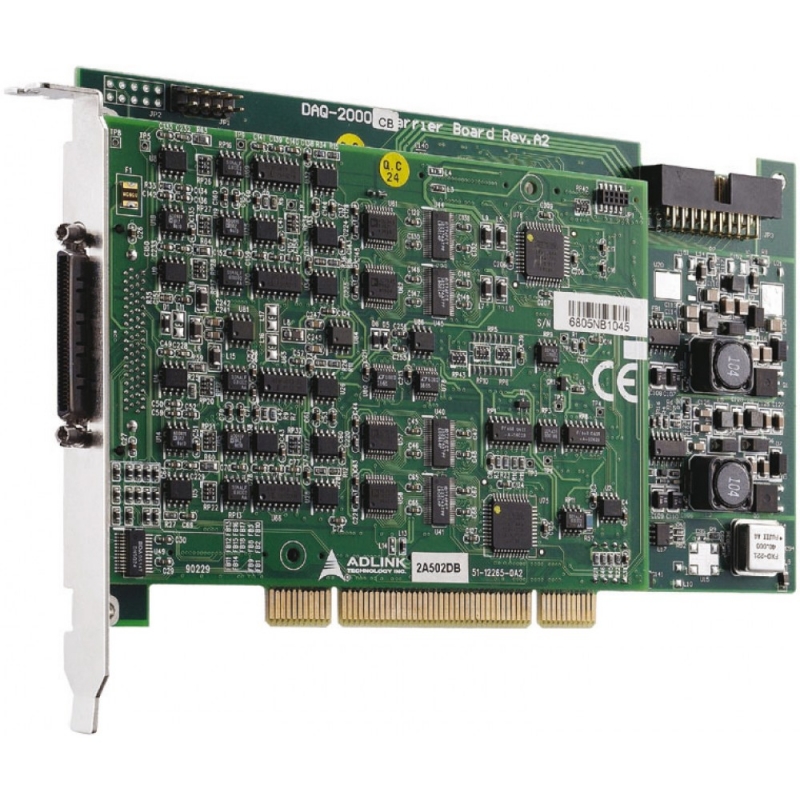

Плата ввода-вывода PCI, 4SE каналов AI 14 бит 400 кГц, 8 канала AO 12 бит 1 МГц, 24 канала DIO TTL, 2-канальный 16 бит таймер/счетчик
Производитель
-
Имя:
-
ADLink
Архитектура
-
Системная шина:
-
Universal PCI
Аналоговый ввод
-
Каналов аналогового ввода:
-
4
-
Каналов с общим проводом:
-
4
-
Диапазон входного сигнала по напряжению:
-
+/-10 В, 0...10 В
-
Частота выборки АЦП:
-
400 кГц
-
Разрядность АЦП:
-
14 Бит
-
Точность измерений (+/-):
-
0.1 %
Аналоговый вывод
-
Каналов аналогового вывода:
-
8
-
Диапазон выходного сигнала по напряжению:
-
0...10 В, +/-10 В
-
Разрядность ЦАП:
-
12 Бит
-
Точность выходного сигнала:
-
0.04 %
Дискретный ввод-вывод
-
Каналов дискретного ввода-вывода:
-
24
-
Каналов дискретного ввода:
-
24
-
Каналов дискретного вывода:
-
24
Счетчики
-
Каналов измерения частоты/импульсов:
-
2
-
Напряжение логической 1, без изоляции:
-
5 ... 5 В
-
Напряжение логического 0, без изоляции:
-
0 ... 0 В
-
Тип сигнала:
-
Frequency
-
Разрядность счетчика:
-
16 Бит
-
Максимальная частота:
-
40 МГц
Разъемы и кабели
-
Разъемы:
-
68-pin SCSI VHDCI
Программное обеспечение
-
Совместимость с операционными системами:
-
Windows XP, Windows 7, Linux OS
-
Инструментальная среда:
-
Visual Studio .NET 2005/2008, MATLAB, LabVIEW, AD-Logger, DAQBench
Условия эксплуатации
-
Температура эксплуатации:
-
0 ... 55 °С
-
Влажность:
-
5 ... 95 %
Условия хранения
-
Температура:
-
-20 ... 70 °С
Габариты
-
Высота:
-
107 мм
-
Глубина:
-
175 мм
