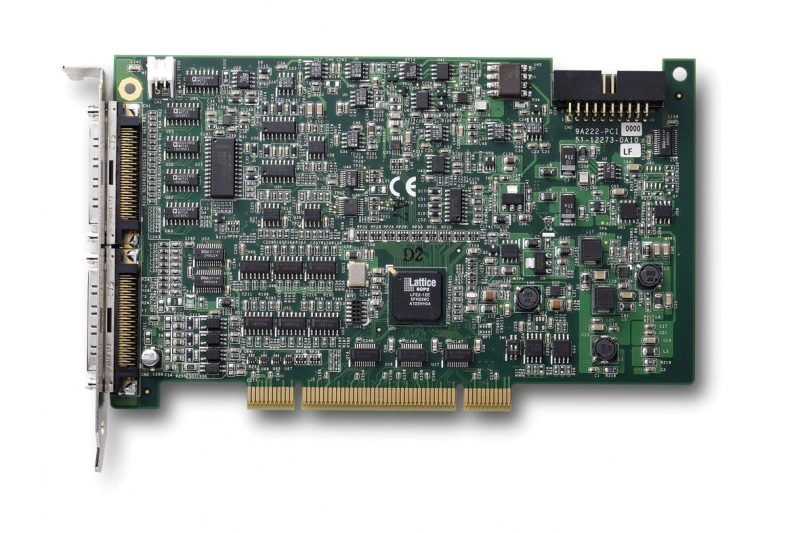

Плата ввода-вывода PCI, 16SE/8D каналов AI 16 бит 250 Гц, 2 канала AO 16 бит 1 кГц, 16 каналов DI, 16 каналов DO, TTL, FIFO, 4-канальный 32 бит счетчик/таймер
Производитель
-
Имя:
-
ADLink
Архитектура
-
Системная шина:
-
Universal PCI
Аналоговый ввод
-
Каналов аналогового ввода:
-
16
-
Каналов с общим проводом:
-
16
-
Дифференциальных каналов:
-
8
-
Диапазон входного сигнала по напряжению:
-
+/-500 мВ, +/-1 В, +/-1.25 В, +/-2.5 В, +/-5 В, +/-10 В, +/-2 В
-
Частота выборки АЦП:
-
250 кГц
-
Разрядность АЦП:
-
16 Бит
-
Точность измерений (+/-):
-
0.2 %
Аналоговый вывод
-
Каналов аналогового вывода:
-
2
-
Диапазон выходного сигнала по напряжению:
-
+/-10 В
-
Разрядность ЦАП:
-
16 Бит
Дискретный ввод
-
Всего каналов дискретного ввода:
-
16
-
Тип:
-
Контакт с внешним питанием
-
Приемник/Источник:
-
Приемник
-
Логическая 1 контакта с внешним питанием:
-
5 ... 5 В
-
Логический 0 контакта с внешним питанием:
-
0 ... 0 В
Дискретный вывод
-
Всего каналов дискретного вывода:
-
16
-
Тип:
-
Открытый коллектор
-
Приемник/источник:
-
Приемник
-
Выходное напряжение:
-
3.3 ... 3.3 В
Счетчики
-
Каналов измерения частоты/импульсов:
-
4
-
Тип канала:
-
Дискретный ввод, Энкодер
-
Тип сигнала:
-
A/B, CW/CCW, Frequency
-
Разрядность счетчика:
-
32 Бит
-
Максимальная частота:
-
80 МГц
Вывод частотных/импульсных сигналов
-
Каналов вывода частоты:
-
4
-
Диапазон выходных частот:
-
0 ~ 5 МГц
Разъемы и кабели
-
Разъемы:
-
2x68-pin SCSI VHDCI
Программное обеспечение
-
Совместимость с операционными системами:
-
Windows XP, Windows 7, Linux OS
-
Инструментальная среда:
-
Visual Studio .NET 2005/2008, MATLAB, LabVIEW, AD-Logger, DAQBench
Условия эксплуатации
-
Температура эксплуатации:
-
0 ... 55 °С
-
Влажность:
-
5 ... 95 %
Условия хранения
-
Температура:
-
-20 ... 70 °С
Габариты
-
Высота:
-
107 мм
-
Глубина:
-
175 мм
