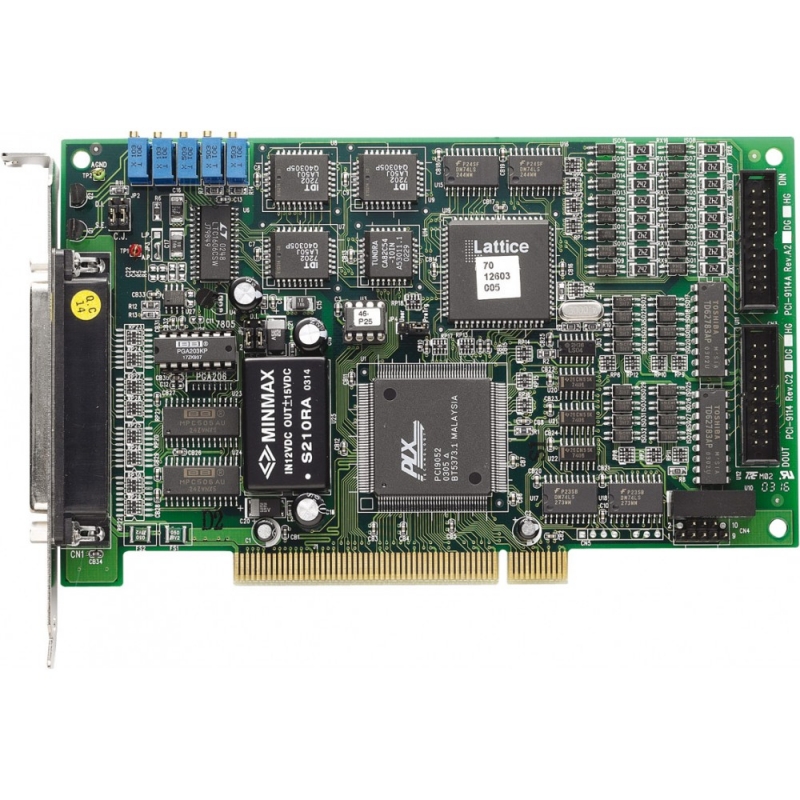

Плата ввода-вывода PCI, 32SE/16D каналов AI 16 бит 250 Гц, 16 каналов DI с изоляцией, 16 каналов DO с изоляцией, FIFO, 1-канальный 16 бит таймер/счетчик
Производитель
-
Имя:
-
ADLink
Архитектура
-
Системная шина:
-
PCI
Аналоговый ввод
-
Каналов аналогового ввода:
-
32
-
Каналов с общим проводом:
-
32
-
Дифференциальных каналов:
-
16
-
Диапазон входного сигнала по напряжению:
-
+/-1.25 В, +/-2.5 В, +/-5 В, +/-10 В
-
Частота выборки АЦП:
-
100 кГц
-
Разрядность АЦП:
-
16 Бит
-
Точность измерений (+/-):
-
0.04 %
Дискретный ввод
-
Всего каналов дискретного ввода:
-
16
-
Тип:
-
Контакт с внешним питанием
-
Приемник/Источник:
-
Приемник
-
Логическая 1 контакта с внешним питанием:
-
5 ... 24 В
-
Логический 0 контакта с внешним питанием:
-
0 ... 1.5 В
-
Изоляция дискретного ввода:
-
2500 В
Дискретный вывод
-
Всего каналов дискретного вывода:
-
16
-
Тип:
-
Открытый коллектор
-
Приемник/источник:
-
Приемник
-
Выходное напряжение:
-
5 ... 35 В
-
Максимальный выходной ток:
-
350 мА
-
Изоляция дискретного вывода:
-
2500 В
Счетчики
-
Каналов измерения частоты/импульсов:
-
1
-
Напряжение логической 1, без изоляции:
-
5 ... 5 В
-
Напряжение логического 0, без изоляции:
-
0 ... 0 В
-
Разрядность счетчика:
-
16 Бит
-
Максимальная частота:
-
2 МГц
Разъемы и кабели
-
Внутренние разъемы:
-
2x20-pin box header
-
Разъемы:
-
DB37 Female
Программное обеспечение
-
Совместимость с операционными системами:
-
Windows XP, Windows 7, Linux OS
-
Инструментальная среда:
-
Visual Studio .NET 2005/2008, MATLAB, LabVIEW, AD-Logger, DAQBench
Условия эксплуатации
-
Температура эксплуатации:
-
0 ... 55 °С
-
Влажность:
-
5 ... 95 %
Условия хранения
-
Температура:
-
-20 ... 70 °С
Габариты
-
Высота:
-
107 мм
-
Глубина:
-
175 мм
