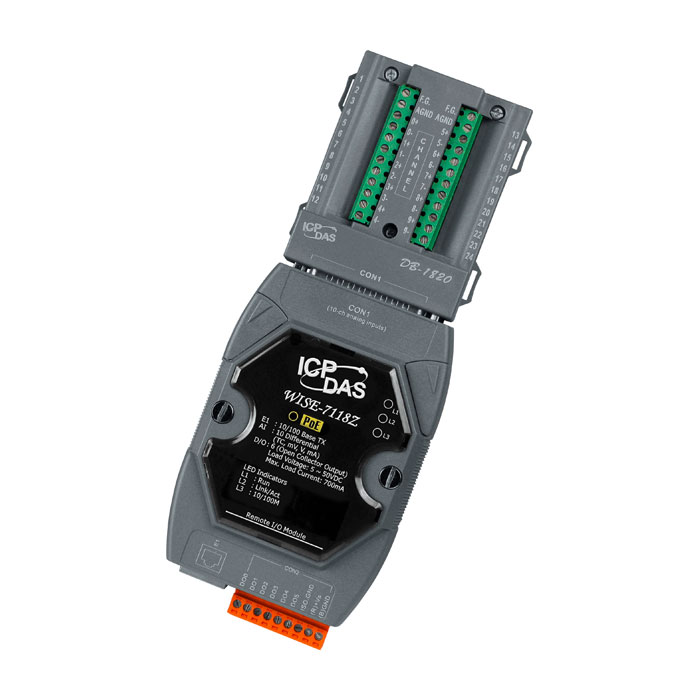

Web-программируемый контроллер, 16-bit CPU, 512 кб SRAM, 512 Кб Flash, 10 каналов аналогового ввода или сигнала с термопары: J. K. T. E. R. S.B. N. C. L. M, L(DIN)43710 / 6 каналов дискретного вывода, плата DB-1820, PoE, Modbus TCP
Производитель
-
Имя:
-
ICP DAS
Конструктивное исполнение
-
Конструкция корпуса:
-
Пластиковый корпус
-
Вид монтажа:
-
Монтаж на стене, Монтаж на DIN-рейку
Процессор
-
Тип установленного процессора:
-
16-битный
Оперативная память
-
Тип оперативной памяти:
-
SRAM
-
Установленный объем оперативной памяти:
-
512 кБ
Встроенная память
-
Объем встроенной Flash-памяти:
-
512 кБ
-
Объем памяти EEPROM:
-
16 кБ
Сетевые интерфейсы
-
Портов PoE 10/100 Mbit/s:
-
1
Промышленные интерфейсы/протоколы
-
Поддержка Modbus TCP:
-
Slave
Аналоговый ввод
-
Каналов аналогового ввода:
-
10
-
Дифференциальных каналов:
-
10
-
Диапазон входного сигнала по напряжению:
-
+/-15 мВ, +/-50 мВ, +/-100 мВ, +/-500 мВ, +/-1 В, +/-2.5 В
-
Диапазон входного сигнала по току:
-
0...20 мА, 4...20 мА, -20...+20 мА
-
Переход в режим измерения тока:
-
Требуется использование внешнего резистора 125 Ом
-
Подключаемая термопара:
-
J: -210...+760 °С, K: -270...+1372 °С, T: -270...+400 °С, E: -270...+1000 °С, R: 0...1768 °С, S: 0...1768 °С, B: 0...1820 °С, N: -270...+1300 °С, C: 0...+2320 °С, L: -200...+800 °С, M: -200...+100 °С, L(DIN43710): -200...+900 °С
-
Частота выборки АЦП:
-
10 Гц
-
Разрядность АЦП:
-
16 Бит
-
Точность измерений (+/-):
-
0.1 %
Дискретный вывод
-
Всего каналов дискретного вывода:
-
6
-
Тип:
-
Открытый коллектор
-
Приемник/источник:
-
Приемник
-
Выходное напряжение:
-
5 ... 50 В
-
Максимальный выходной ток:
-
700 мА
Разъемы и кабели
-
Разъемы:
-
DB25 (Плата клеммников DN-1822)
Программное обеспечение
-
Установленная операционная система:
-
Mini OS7
-
Установленное программное обеспечение:
-
Встроенный Web Server
-
Метод программирования:
-
Логика IF-THEN-ELSE
Сторожевой таймер
-
Аппаратный:
-
Да
Требования по питанию
-
Входное напряжение питания DC:
-
12 ... 48 В
-
Потребляемая мощность:
-
3 Вт
Условия эксплуатации
-
Температура эксплуатации:
-
-25 ... 75 °С
-
Влажность:
-
10 ... 90 % (без конденсации)
Условия хранения
-
Температура:
-
-30 ... 80 °С
Габариты
-
Ширина:
-
72 мм
-
Высота:
-
123 мм
-
Глубина:
-
35 мм
