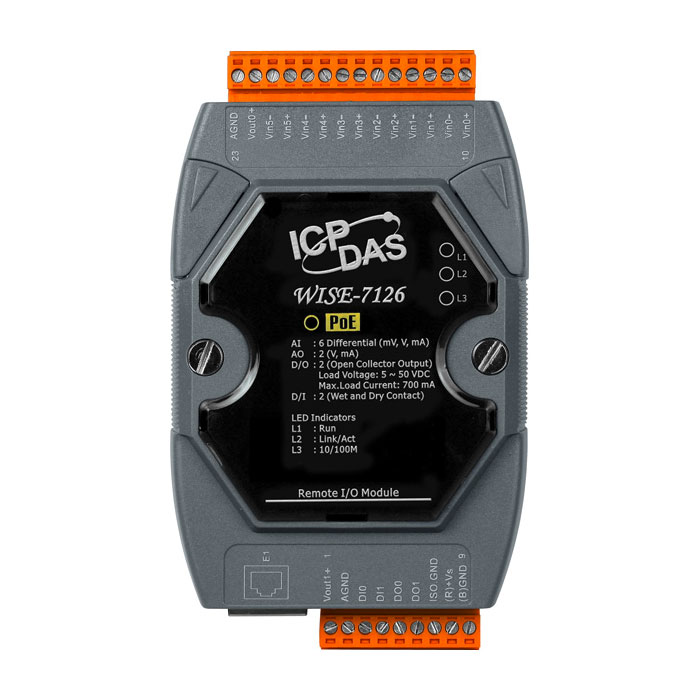

Web-программируемый контроллер, 16-bit CPU, 512 кб SRAM, 512 Кб Flash, 6 каналов аналогового ввода, 2 канала аналогового вывода, 2 канала дискретного ввода, 2 канала дискретного вывода, PoE, Modbus TCP
Производитель
-
Имя:
-
ICP DAS
Конструктивное исполнение
-
Конструкция корпуса:
-
Пластиковый корпус
-
Вид монтажа:
-
Монтаж на стене, Монтаж на DIN-рейку
Процессор
-
Тип установленного процессора:
-
16-битный
Оперативная память
-
Тип оперативной памяти:
-
SRAM
-
Установленный объем оперативной памяти:
-
512 кБ
Встроенная память
-
Объем встроенной Flash-памяти:
-
512 кБ
-
Объем памяти EEPROM:
-
16 кБ
Сетевые интерфейсы
-
Портов PoE 10/100 Mbit/s:
-
1
Промышленные интерфейсы/протоколы
-
Поддержка Modbus TCP:
-
Slave
Аналоговый ввод
-
Каналов аналогового ввода:
-
6
-
Дифференциальных каналов:
-
6
-
Диапазон входного сигнала по напряжению:
-
+/-500 мВ, +/-1 В, +/-5 В, +/-10 В
-
Диапазон входного сигнала по току:
-
0...20 мА, 4...20 мА, -20...+20 мА
-
Переход в режим измерения тока:
-
Выбирается переключателем
-
Частота выборки АЦП:
-
10 Гц
-
Разрядность АЦП:
-
16 Бит
-
Точность измерений (+/-):
-
0.1 %
Аналоговый вывод
-
Каналов аналогового вывода:
-
2
-
Диапазон выходного сигнала по напряжению:
-
0...5 В, 0...10 В, +/-5 В, +/-10 В
-
Диапазон выходного сигнала по току:
-
0...20 мА, 4...20 мА
-
Разрядность ЦАП:
-
12 Бит
-
Точность выходного сигнала:
-
0.1 %
Дискретный ввод
-
Всего каналов дискретного ввода:
-
2
-
Тип:
-
Сухой контакт, Контакт с внешним питанием
-
Приемник/Источник:
-
Сухой контакт: Источник, Контакт с внешним питанием: Приемник/Источник
-
Логическая 1 контакта с внешним питанием:
-
0 ... 1 В
-
Логический 0 контакта с внешним питанием:
-
3.5 ... 30 В
-
Логическая 1 контакта типа сухой контакт:
-
Замкнут на GND
-
Логический 0 контакта типа сухой контакт:
-
Разомкнут
-
Счетчик:
-
50 Гц, 16 бит
Дискретный вывод
-
Всего каналов дискретного вывода:
-
2
-
Тип:
-
Открытый коллектор
-
Выходное напряжение:
-
5 ... 50 В
-
Максимальный выходной ток:
-
700 мА
Разъемы и кабели
-
Разъемы:
-
Винтовые клеммы
Программное обеспечение
-
Установленная операционная система:
-
Mini OS7
-
Установленное программное обеспечение:
-
Встроенный Web Server
-
Метод программирования:
-
Логика IF-THEN-ELSE
Сторожевой таймер
-
Аппаратный:
-
Да
Требования по питанию
-
Входное напряжение питания DC:
-
12 ... 48 В
-
Потребляемая мощность:
-
4.2 Вт
Условия эксплуатации
-
Температура эксплуатации:
-
-25 ... 75 °С
-
Влажность:
-
10 ... 90 % (без конденсации)
Условия хранения
-
Температура:
-
-30 ... 80 °С
Габариты
-
Ширина:
-
72 мм
-
Высота:
-
123 мм
-
Глубина:
-
35 мм
