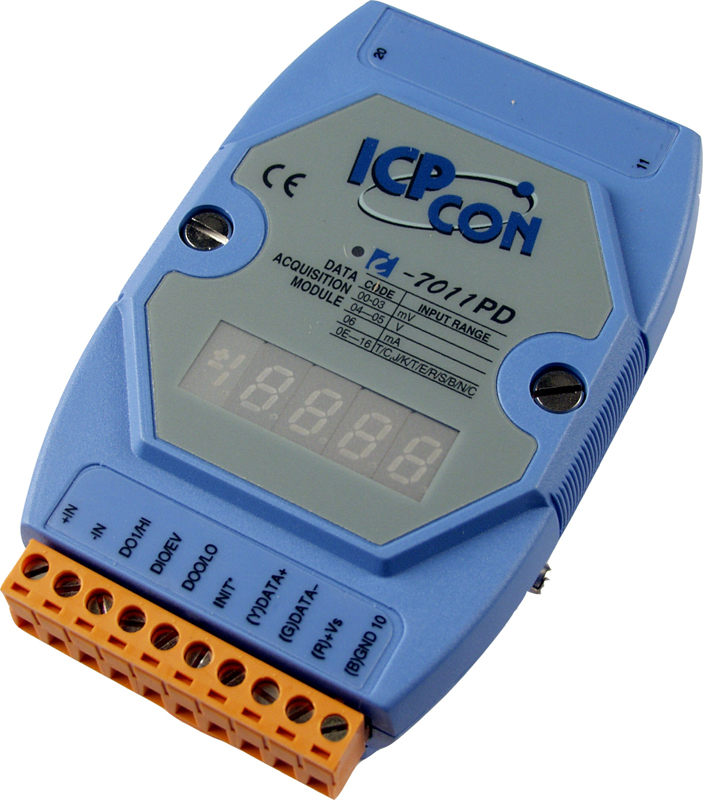

Модуль ввода - вывода, 1 канал аналогового ввода или сигнала с термопары: J. K. T. E. R. S.B. N. C. L. M / 1 канал дискретного ввода / 2 канала дискретного вывода, с индикацией
Производитель
-
Имя:
-
ICP DAS
Конструктивное исполнение
-
Конструкция корпуса:
-
Пластиковый корпус
-
Вид монтажа:
-
Монтаж на стене, Монтаж на DIN-рейку
Дисплей
-
Тип дисплея:
-
LED (символьный)
Интерфейсы ввода-вывода
-
COM портов RS-485:
-
1
-
Максимальная скорость COM-портов RS-485:
-
115200 Бит/с
Промышленные интерфейсы/протоколы
-
Поддержка DCON:
-
Slave
Аналоговый ввод
-
Каналов аналогового ввода:
-
1
-
Дифференциальных каналов:
-
1
-
Диапазон входного сигнала по напряжению:
-
+/-15 мВ, +/-50 мВ, +/-100 мВ, +/-500 мВ, +/-1 В, +/-2.5 В
-
Диапазон входного сигнала по току:
-
-20...+20 мА
-
Переход в режим измерения тока:
-
Требуется использование внешнего резистора 125 Ом
-
Подключаемая термопара:
-
J: -210...+760 °С, K: -270...+1372 °С, T: -270...+400 °С, E: -270...+1000 °С, R: 0...1768 °С, S: 0...1768 °С, B: 0...1820 °С, N: -270...+1300 °С, C: 0...+2320 °С, L: -200...+800 °С, M: -200...+100 °С
-
Частота выборки АЦП:
-
10 Гц
-
Разрядность АЦП:
-
16 Бит
-
Точность измерений (+/-):
-
0.05 %
Дискретный ввод
-
Всего каналов дискретного ввода:
-
1
-
Тип:
-
Сухой контакт
-
Приемник/Источник:
-
Источник
-
Логическая 1 контакта типа сухой контакт:
-
Замкнут на GND
-
Логический 0 контакта типа сухой контакт:
-
Разомкнут
-
Счетчик:
-
50 Гц, 16 бит
Дискретный вывод
-
Всего каналов дискретного вывода:
-
2
-
Тип:
-
Открытый коллектор
-
Приемник/источник:
-
Приемник
-
Выходное напряжение:
-
3.5 ... 30 В
-
Максимальный выходной ток:
-
30 мА
Разъемы и кабели
-
Разъемы:
-
Винтовые клеммы
Сторожевой таймер
-
Аппаратный:
-
Да
-
Программный:
-
Да
Требования по питанию
-
Входное напряжение питания DC:
-
10 ... 30 В
-
Потребляемая мощность:
-
1.5 Вт
Условия эксплуатации
-
Температура эксплуатации:
-
-25 ... 75 °С
-
Влажность:
-
10 ... 95 %
Условия хранения
-
Температура:
-
-40 ... 75 °С
Габариты
-
Ширина:
-
72 мм
-
Высота:
-
123 мм
-
Глубина:
-
35 мм
