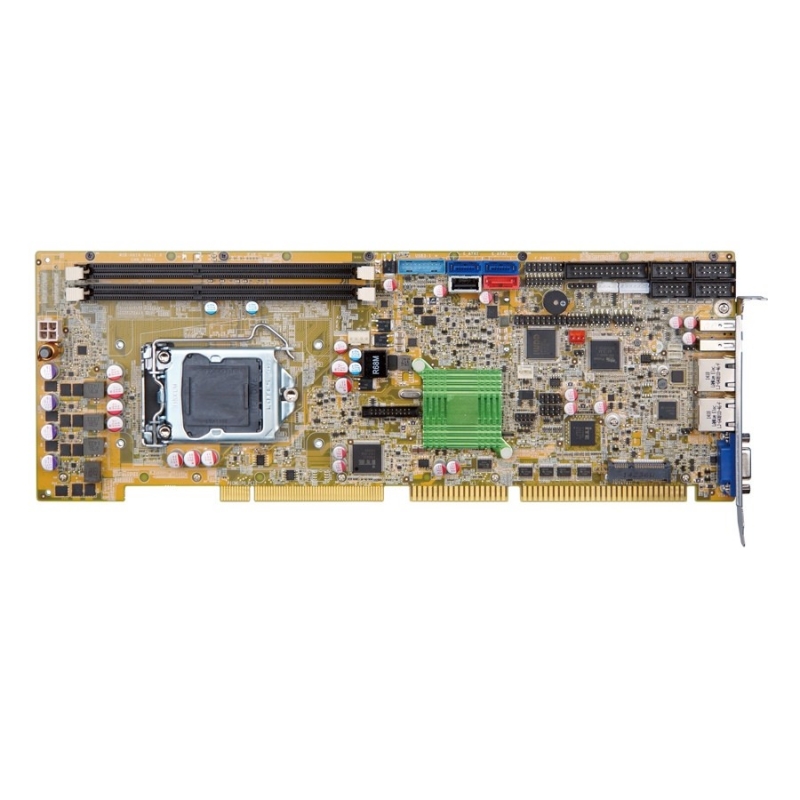

Процессорная плата PICMG 1.0, процессоры Intel Core i7/i5/i3/Pentium/Celeron LGA1150, чипсет Intel H81, DDR3, VGA/iDP, 2xGbE LAN, USB 2.0/3.0, SATA 6Gb/s, PCIe Mini, mSATA, RS-232, Аудио
Производитель
-
Имя:
-
IEI
Архитектура
-
Форм-фактор:
-
PICMG полноразмерная плата
Процессор
-
Тип поддерживаемых процессоров:
-
Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium
-
Разъем процессора:
-
LGA1150
Чипсет
-
Чипсет:
-
Intel H81
Оперативная память
-
Тип оперативной памяти:
-
DDR3 1333, DDR3 1600, DDR3L 1333, DDR3L 1600
-
Разъемы для модулей оперативной памяти:
-
2xDDR3 DIMM 240pin
-
Максимальный объем оперативной памяти:
-
16 ГБ
Видеоадаптер
-
Видеоконтроллер:
-
Встроен в процессор
Сетевые интерфейсы
-
Контроллер Ethernet:
-
Intel i217LM 10/100/1000 Mbps, Intel i211-AT 10/100/1000 Mbps
-
Портов Ethernet всего:
-
2
-
Портов 10/100/1000 Mbit/s:
-
2
Интерфейсы ввода-вывода
-
Количество COM-портов всего:
-
3
-
COM портов RS-232:
-
2
-
COM портов RS-422/485:
-
1
-
Портов USB всего:
-
7
-
Портов USB v2.0:
-
5
-
Портов USB v3.0:
-
2
-
Параллельный порт:
-
LPT
Дискретный ввод-вывод
-
GPIO:
-
4xDigital In / 4xDigital Out
Слоты расширения
-
Всего слотов расширения:
-
1
-
Слотов Mini-PCIe:
-
1
Дисковые контроллеры
-
Каналов SATA 2:
-
1
-
Каналов SATA 3:
-
2
Устройства хранения данных
-
Поддержка mSATA:
-
да
Сторожевой таймер
-
Программный:
-
да (1~255 сек.)
Разъемы и кабели
-
Внутренние разъемы:
-
SATA 2, 2xSATA 3, USB 2.0, 10-pin DIO, TPM, 4-pin SMBus, 4-pin I2C, 1x4-pin RS-422/485, 26-pin LPT, 4x4-pin USB 2.0, 6-pin KB/MS, 2x10-pin USB 3.0
-
Разъемы:
-
DB15 VGA, 2xRJ45 Ethernet, 2xUSB
-
Кабели в комплекте:
-
2x SATA
Требования по питанию
-
Входное напряжение питания DC:
-
12 ... 12 В
Условия эксплуатации
-
Температура эксплуатации:
-
-20 ... 60 °С
-
Влажность:
-
5 ... 95 % (Без конденсата)
Габариты
-
Ширина:
-
122 мм
-
Длина:
-
338 мм
