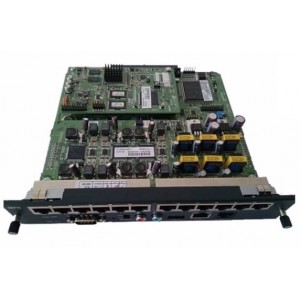

LG-Ericsson eMG800-MPB

Плата центрального процессора управляет связью с платами периферийного оборудования, контролирует все ресурсы системы, регулирует уровень усиления сигнала ИКМ, генерирует тоновые сигналы системы и обслуживает обработку вызовов в системе. Плата eMG800-MPB обеспечивает основные функции управления системой, в ее состав входит микропроцессор, модули памяти, управления ИКМ, и разнообразные функциональные цепи. eMG800-MPB устанавливается в разъем MPB первого KSU.

eMG800-MPB содержит:

1. Основной процессор: MINDSPEED Cortex A9, M86295G, 900MHz,
2. Схему обработки речевых сигналов ИКМ (ACT2) – коммутация речевых сигналов ИКМ, системный тоновый сигнал/управление усилением,
3. Схему Обнаружение тоновых сигналов (DTMF/сигналов на внешней линии)/обнаружение сигнала АОН (частотно-манипулированного сигнала/DTMF/российского АОН)/генерирование сигнала АОН,
4. Часы реального времени для индикации времени/даты в системе,
5. Оперативную системную память [синхронное ДОЗУ / статическое ОЗУ / флэш-ПЗУ / флэш-NAND],
6. Цепь ФАПЧ для тактовой синхронизации внешней линии ISDN,
7. 1 встроенный источник музыки для MOH,
8. 4 канала голосовой почты (расширяются программно) и 4 канала VoIP (расширяются с помощью лицензий), Возможные варианты конфигураций VM/VoIP:

9. Интерфейс MODU (опция)
10. Интерфейс VOIB128 (опция).

На передней панели процессора расположены:

6 DKT портов для подключения для подключения цифровых терминалов и 6 SLT портов для подключения аналоговых терминалов,
4 светодиодных индикатора состояния
1 порт RS-232C
1 кнопку перезагрузки
1 переключатель для создания резервной копии административной базы данных
1 порт для внешней музыкальной заставки
1 порт для внешнего оповещения
1 порт контроля за состоянием контактов внешней сигнализации и
1 реле управления контактами общего назначения
1 порт USB 3.0 для загрузки/выгрузки БД, обновления ПО с помощью карты памяти Memory stick
1 порт Ethernet – для обслуживание системы, обновление SW MP/PP
