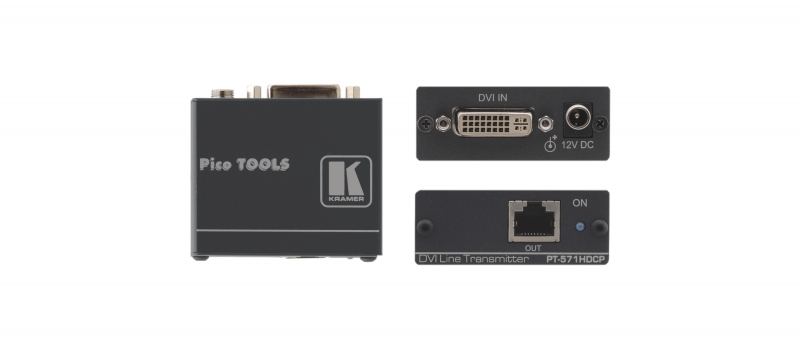

PT-571HDCP - передатчик сигнала DVI-D по кабелю на витой паре. Он преобразует сигнал DVI в формат, пригодный для такой передачи. Обратное преобразование выполняет приемник PT-572HDCP+.ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.
-
малогабаритный корпус Kramer Pico TOOLS с возможностью установки четырех приборов рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-4PT (опция)
-
система Power Connect - передача питания приемнику от передатчика по кабелю на витой паре
-
прозрачность для сигнала EDID
-
кабель - STP (экранированная витая пара), например, категории 5. Для достижения наилучших результатов рекомендуются экранированные кабели BC-DGKat524, BC-DGKat623 и BC-DGKat723, при использовании которых длина линии передачи составляет соответственно до 90, 90 и 100 м при SXGA-разрешении, и до 30, 70, 80 м при разрешении UXGA/WUXGA. Использование многожильных проводников (patch cord) в кабелях не допускается
-
соответствие требованиям HDCP
-
максимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на канал), разрешение до UXGA (1600x1200), WUXGA (1920x1200) при 60 Гц
-
совместимость с HDTV
|
Входы |
DVI (1 вх.) размах 1,2 В, 24-контактная розетка DVI Molex, сигнал DDC с размахом 5 В (ТТЛ) |
|
Выходы |
Витая пара (1 вых.) разъем RJ-45 |
|
Полоса пропускания |
До 1,65 Гбит/с |
|
Питание |
=12 В, 250 мА (в сумме передатчик и приемник) |
|
Габаритные размеры (Ш, Г, В) |
6,2 см x 5,2 см x 2,4 см |
|
Масса |
0,14 кг |
|
В комплекте |
Источник питания, монтажная скоба |
