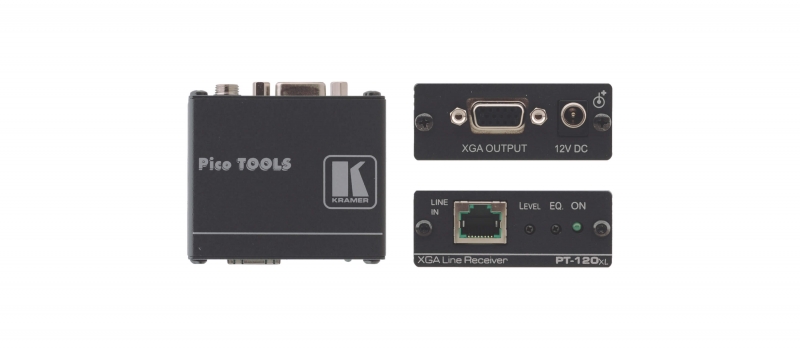

PT-120xl — линейный приемник. Он получает по кабелю на витой паре (например, категории 5 или Kramer BC-XTP) кодированный сигнал от передатчика (например, от PT-110xl), декодирует его и преобразует в формат UXGA/WUXGA или HDTV. При использовании соответствующего передатчика с увеличенной дальностью работы и стандартного кабеля обеспечивается работа при длине линии передачи до 250 метров и более, в зависимости от качества кабеля и разрешения сигнала. У прибора есть регуляторы уровня и компенсации АЧХ кабеля (EQ.), он выполнен в малогабаритном корпусе Kramer PicoTOOLS и питается от источника постоянного напряжения 12 В.
ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.
-
длина линии передачи до 300 м
-
регуляторы уровня сигнала и компенсации АЧХ кабеля
-
система Power Connect™ — только один прибор должен быть подключен к источнику питания. Все остальные приборы, оснащенные такой системой, могут получать питание от первого по линии передачи сигнала (при общей длине линии до 50 м)
-
длина линии передачи — до 250 м (при использовании с передатчиком PT-110xl). В зависимости от разрешения изображения и применяемого кабеля возможна передача и на большие расстояния.
-
кабель — UTP (неэкранированная витая пара), например, категории 5 или Kramer BC-XTP
-
для достижения наилучшего результата рекомендуется использовать кабель витой пары Kramer BC-XTP
-
малогабаритный корпус Kramer Pico TOOLS™ с возможностью установки четырех приборов рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-4PT (опция).
-
Входы: Витая пара (1 вх.): розетка RJ-45
Выходы: VGA или YUV (1 вых.): разъем HD-15F
Разрешение: До UXGA и WUXGA, 1080p/60
Максимальный размах выходного видеосигнала: 1,5 В
Питание: =12 В, 350 мА
Дифференциальная фаза: менее 0,3°
Дифференциальное усиление: менее 2,9%
К-фактор: менее 0,05%
Отношение сигнал/шум: более 69 дБ
Нелинейность: 0,5%
Регулировки: Уровень: –7,7…+3,1 дБ (кабель 130 м); Компенсация АЧХ кабеля: 0…+25 дБ (50 МГц)
Габаритные размеры (Ш, Г, В): 6 см x 6,5 см x 2,5 см
Масса: 0,14 кг
