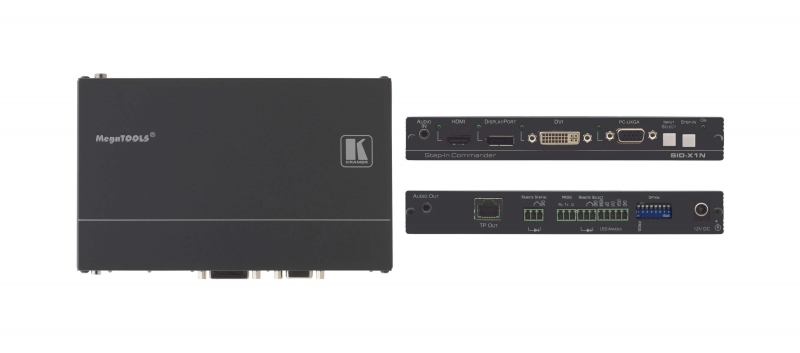

SID-X1N - передатчик по кабелю на витой паре DGKat с функцией дистанционной активации для сигналов VGA, HDMI, DVI, DisplayPort и небалансного стереофонического аудиосигнала. В приборе имеется управляющая функцией дистанционной активации кнопка "Step-In", которая дает возможность вывести сигнал подключенного к нему источника через главный коммутатор на основной дисплей.
Подробное описание для Kramer Electronics SID-X1N (20-80233090)
-
максимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на графический канал)
-
совместимый коммутатор VP-81SIDN
-
совместимость с HDTV
-
соответствие требованиям HDCP, работает с источниками, которые поддерживают режим ретранслятора HDCP
-
поддержка HDMI - x.v.Color и 3D
-
интеллектуальный алгоритм работы с EDID I-EDIDPro, обеспечивающий функционирование в режиме Plug and Play
-
компенсация АЧХ кабеля и перетактирование данных
-
определение наличия входного сигнала (на основании наличия тактового сигнала видео)
-
автоматический выбор входа (по ручной установке или по последнему подключенному входу)
-
автоматическое определение и внедрение аналогового аудиосигнала
-
поддержка цифровых аудиоформатов
-
фиксация EDID
-
технология объединения сигналов Kramer DGKat, объединяющая сигналы TMDS и сигналы управления и связи, в сигнал, предназначенный для передачи по кабелю на витой паре. Рекомендуется использовать специальные кабели Kramer DGKat
-
кабель - экранированная витая пара (STP). Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat623 и BC-DGKat723. максимальная длина линии связи зависит от разрешения сигнала. При использовании кабелей 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
-
функция дистанционной активации, управляемая кнопкой и замыканием контактов
-
требуется отдельный источник питания
Входы |
HDMI (1 вх.); DisplayPort (1 вх.); DVI-D (1 вх.); VGA (1 вх.): разъем HD-15; Небалансный стереозвук (1 вх.): 3,5-мм мини-разъем |
Выходы |
Витая пара DGKat (1 вых.): разъем RJ-45; Небалансный стереозвук (1 вых.): 3,5-мм мини-разъем |
Порты |
RS-232 (1 порт): 3-конт. блок клемм, для программирования |
Органы управления |
Кнопка выбора входов, кнопка активации Step-In, входы сухих для контактов |
Поддержка стандартов |
HDMI (x.v.Color и 3D), HDCP с источниками, поддерживающими режим репитера |
Скорость передачи данных |
до 4,95 Гбит/с (1,65 Гбит/с на канал), разрешение до 1080p, UXGA (1600x1200), WUXGA (1920x1200) при 60 Гц без DeepColor (меньшие разрешения также и с DeepColor) |
Максимальная длина линии до коммутатора |
50 м при разрешении до 1080p, 60 Гц |
Питание |
=12 В, 950 мА |
Рабочая температура |
0В°...+40В°C |
Температура хранения |
-40В°...+70В°C |
Относительная влажность воздуха |
от 10% до 90% без конденсации |
Габаритные размеры |
18,8 х 11,3 х 2,5 см |
Масса |
около 0,48 кг |
В комплекте |
блок питания |
